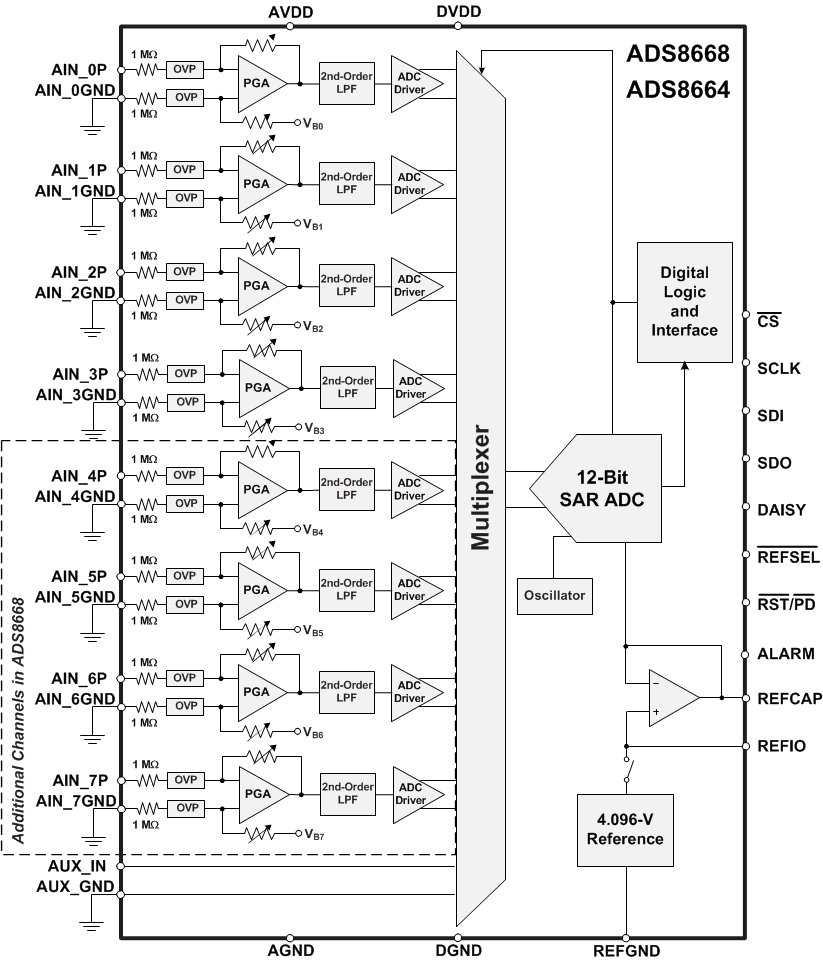

ADS8664 和 ADS8668 是基于 12 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的 4 通道、8 通道集成数据采集系统，工作吞吐量达 500kSPS。 这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。 这些器件由单个 5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（（±10.24V、 ±5.12V、±2.56V、±1.28V 和 ±0.64V）和单极输入范围（0V 至 10.24V、0V 至 5.12V、0V 至 2.56V 以及 0V 至 1.28V）。 模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。 输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。 该器件提供了一个 1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。
ADS8664 和 ADS8668 为数字主机提供了一个兼容串行外设接口 (SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。 数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。
All trademarks are the property of their respective owners.
| Resolution (Bits) | 12 |
| Sample rate (max) (ksps) | 500 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | SAR |
| Input type | Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | Internal |
| Input voltage range (max) (V) | 10.24 |
| Input voltage range (min) (V) | -10.24 |
| Features | Daisy-Chainable, Oscillator, Over-Voltage Protection, PGA |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 65 |
| Analog supply (min) (V) | 4.75 |
| Analog supply voltage (max) (V) | 5.25 |
| SNR (dB) | 73.8 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 5.25 |

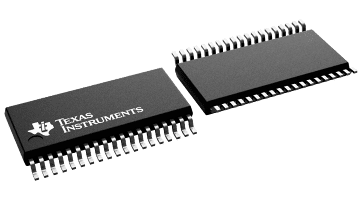

| TSSOP (DBT) | 38 | 62.08 mm² 9.7 x 6.4 |
