ADS52J90

ADS52J90

正在供货

14 位多通道低功耗高速模数转换器 (ADC)

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

ADS52J90 是一款低功耗、高性能、16 通道的模数转换器 (ADC)。每个 ADC 在 10 位模式下的转换速率最高可达 100MSPS。ADC 分辨率越高,最高转换速率越低。

该器件可配置为接受 8、16 或 32 个输入。在 32 位模式下,每个 ADC 以值为 ADC 转换速率一半的有效采样率对两个不同输入交替进行采样并转换。在 8 位输入模式下,两个 ADC 以交错方式对同一输入进行转换,这种情况下的有效采样率为 ADC 转换速率的 2 倍。ADC 设计为根据转换速率调整其功耗。

ADC 输出会进行串行化,并与帧时钟和高速位时钟一起通过低压差分信令 (LVDS) 接口输出。

该器件还具有一个可选的 JESD204B 接口,同时可在 16 输入和 32 输入模式下工作。该接口的运行速率最高可达 5Gbps。

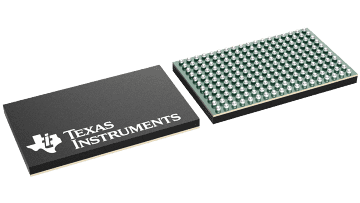

ADS52J90 采用间距为 0.8mm 的 9mm × 15mm NFBGA-198 封装,额定工作温度范围为 –40°C 至 +85°C。

  • 16 通道 ADC,可配置为转换
    8、16 或 32 路输入
  • 10 位、12 位和 14 位三种分辨率模式
  • 最大 ADC 转换速率:
    • 10 位模式下为 100MSPS
    • 12 位模式下为 80MSPS
    • 14 位模式下为 65MSPS
  • 16 个 ADC 经配置可进行下列转换:
    • 8 个输入,采样率为
      ADC 转换速率的 2 倍
    • 16 个输入,采样率与
      ADC 转换速率相同
    • 32 个输入,采样率为
      ADC 转换速率的一半
  • 支持 10/12/14/16 倍串行化的低压差分信令 (LVDS) 输出
  • 5Gbps JESD 接口:
    • 在 16 输入和 32 输入模式下受支持
    • JESD204B 子类 0、1 和 2
    • 每条 JESD 信道包含 2、4 或 8 条通道
  • 可选的数字 I-Q 解调器 (1)
  • 电源:1.2V、1.8V
  • 2 VPP 差分输入,0.8V 共模
  • 差分或单端输入时钟
  • 信噪比 (SNR):
    • 10 位模式下为 61dBFS
    • 12 位模式下为 70dBFS
    • 14 位模式下为 73.5dBFS
  • 100MSPS 转换速率下的功耗:41mW/通道
  • 封装:NFBGA-198 (9mm x 15mm)
  • 无铅(符合 RoHS 标准)绿色

(1)本文档中未详细介绍。如需详细信息,请联系工厂。

Sample rate (max) (Msps)65
Resolution (Bits)10, 12, 14
Number of input channels8, 16, 32
Interface typeJESD204B, Serial LVDS
Analog input BW (MHz)70
FeaturesLow Power
RatingCatalog
Peak-to-peak input voltage range (V)2
Power consumption (typ) (mW)656
ArchitectureSAR
SNR (dB)73.5
SFDR (dB)91.8
Operating temperature range (°C)-40 to 85
Input bufferNo
NFBGA (ZZE)198135 mm² 9 x 15
