• 发送器：
  • 支持共阳极 LED 配置
  • 动态范围：100dB
  • 6 位可编程 LED 电流最高达 50mA（可扩展至 100mA）
  • 可编程 LED 接通时间
  • 同时支持 3 个 LED，适用于优化型血氧饱和度 (SpO2) 测量、心率监测 (HRM) 或多波长 HRM
• 接收器：
  • 以 24 位二进制补码格式表示光电二极管的电流输入
  • TIA 输入端的独立直流偏移减法 DAC，用于每个 LED 和环境相位
  • ADC 输出端的数字环境减法
  • 可编程互阻抗增益：
    10kΩ 至 2MΩ
  • 动态范围：100dB
  • 动态节能模式，可使电流降至 200µA 以下
• 脉冲频率：10SPS 至 1000SPS
• 灵活的脉冲排序和定时控制
• 灵活的时钟选项：
  • 外部时钟：
    4MHz 至 60MHz 输入时钟
  • 内部时钟：4MHz 振荡器
• I²C 接口
• 工作温度范围：–20°C 至 70°C

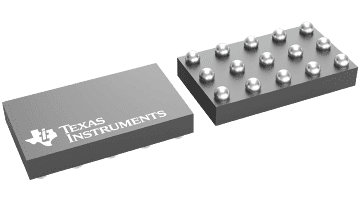

• 2.6mm × 1.6mm DSBGA 封装，0.5mm 间距
• 电源：Rx：2V 至 3.6V；Tx：3V 至 5.25V；
  IO：1.8V 至 3.6V

应用

• 光学心率监测 (HRM)
• 心率变异分析 (HRV)
• 血氧饱和仪（SpO2 测量）
• 最大摄氧量
• 卡路里消耗
