AMC1304 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

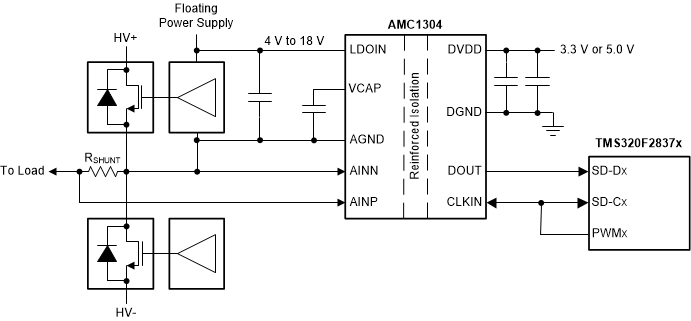

AMC1304 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。
在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。
AMC1304 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。
| Device type | Current sensing |
| Peak-to-peak input voltage range (V) | 50mV |
| Interface type | LVDS |
| Sample rate (max) (Msps) | 20 |
| Rating | Catalog |
| CMTI (min) (kV/µs) | 15 |
| Number of input channels | 1 |
| Architecture | Delta-Sigma |
| SNR (dB) | 77 |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 58 |
| SFDR (dB) | -80 |
| Isolation rating | Reinforced |
| Withstand isolation voltage (VISO) (Vrms) | 5000 |
| Working isolation voltage (VIOWM) (Vrms) | 1500 |
| Transient isolation voltage (VIOTM) (VPK) | 7 |
| Creepage (min) (mm) | 8.5 |
| Clearance (min) (mm) | 8.5 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
