ADS7040

正在供货

8 位、1MSPS、单端、超低功耗、超小尺寸 SAR ADC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

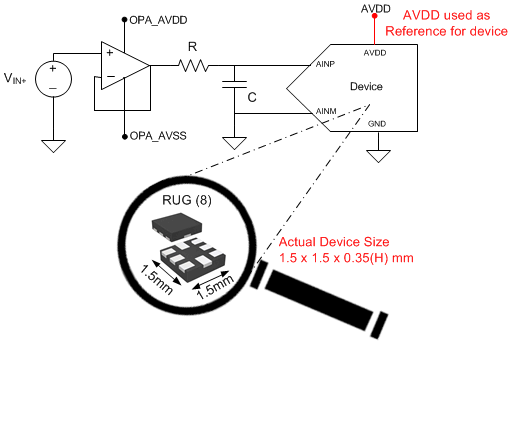

ADS7040 是一款 8 位、1MSPS、模数转换器 (ADC)。该器件支持较宽的模拟输入电压范围（1.65V 到 3.6V），并包含一个基于电容且内置采样保持电路的逐次逼近寄存器 (SAR) ADC。串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。此器件支持宽范围的数字电源（1.65V 至 3.6V），可直接连接到各类主机控制器。ADS7040 符合 JESD8-7A 标准的标称 DVDD 范围（1.65V 至
1.95V）。

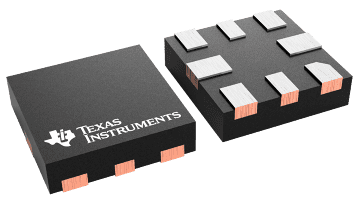

ADS7040 采用 8 引脚微型引线 X2QFN 封装，额定工作温度范围为 –40°C 至 125°C。此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。

业界第一款具有毫微瓦功耗的逐次逼近寄存器 (SAR) 模数转换器 (ADC)：
- 1MSPS 和 1.8V AVDD 时为 171µW
- 1MSPS 和 3V AVDD 时为 555µW
- 100kSPS 和 3V AVDD 时为 56µW
- 1kSPS 和 3V AVDD 时低于 1µW
业界最小的 SAR ADC：
- 采用 X2QFN-8 封装，封装尺寸为 2.25mm²
1MSPS 吞吐量且零延迟
宽工作范围：
- AVDD：1.65V 到 3.6V
- DVDD：1.65V 至 3.6V（与 AVDD 无关）
- 温度范围：-40°C 至 125°C
出色的性能：
- 8 位分辨率且无丟码 (NMC)
- 最大 ±0.5 最低有效位 (LSB) 的积分非线性 (INL)，最大 ±0.4 最低有效位 (LSB) 的差分非线性 (DNL)
- 49dB 的信噪比 (SNR)
- -70dB 的总谐波失真 (THD)
单极输入范围：0V 至 AVDD
集成偏移校准
串行外设接口 (SPI)- 兼容串口：12MHz
符合 JESD8-7A 标准的数字 I/O

应用

低功耗数据采集
电池供电类手持设备
液位传感器
超声波流量计
电机控制
可穿戴健身器
便携式医疗设备
硬盘
血糖仪

All trademarks are the property of their respective owners.

Resolution (Bits)	8
Sample rate (max) (ksps)	1000
Number of input channels	1
Interface type	SPI
Architecture	SAR
Input type	Single-ended
Rating	Catalog
Reference mode	Supply
Input voltage range (max) (V)	3.6
Input voltage range (min) (V)	0
Features	Small Size
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	0.171
Analog supply (min) (V)	1.65
Analog supply voltage (max) (V)	3.6
SNR (dB)	49
Digital supply (min) (V)	1.65
Digital supply (max) (V)	3.6

VSSOP (DCU)	8	6.2 mm² 2 x 3.1
X2QFN (RUG)	8	2.25 mm² 1.5 x 1.5
