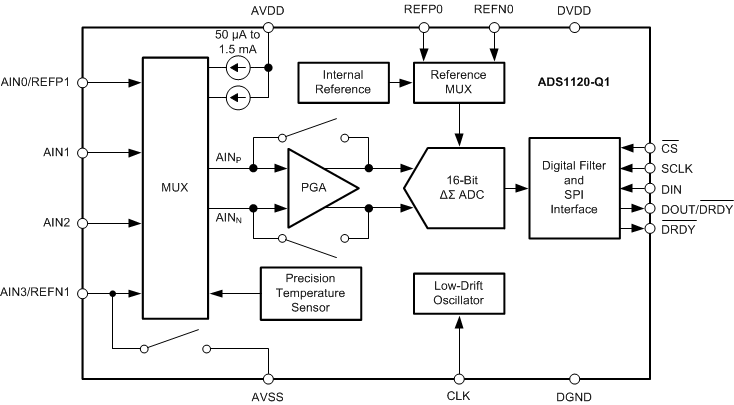

ADS1120-Q1 是一款精密的 16 位模数转换器 (ADC)，所集成的多种特性能够降低系统成本并减少小型传感器信号测量应用中的组件数量。 这个器件具有通过灵活的输入复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程励磁电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。
此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。 针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器能够实现 50Hz 和 60Hz 同步抑制。 其内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1120-Q1 非常适用于小传感器信号测量应用，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和桥式传感器。 该器件在使用 PGA 时支持测量伪差分或全差分信号。 此外，该器件还可配置为绕过内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。
在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。 通过模式 1 SPI 兼容接口建立与器件之间的通信。 ADS1120-Q1 采用薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。
All trademarks are the property of their respective owners.
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 2 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Reference mode | External, Internal, Supply |
| Input voltage range (max) (V) | 2.85, 5.6 |
| Input voltage range (min) (V) | -2.85, 0 |
| Features | 50/60 Hz Rejection, Excitation Current Sources (iDACs), Oscillator, PGA, Temp Sensor |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 1.4 |
| Analog supply (min) (V) | 2.3 |
| Analog supply voltage (max) (V) | 5.5 |
| Digital supply (min) (V) | 2.3 |
| Digital supply (max) (V) | 5.5 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
