ADC12J2700

正在供货

12 位、2.7GSPS、射频采样模数转换器 (ADC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

ADC12J1600 和 ADC12J2700 器件为宽带采样和数字调谐器件。德州仪器 (TI) 的千兆次采样模数转换器 (ADC) 技术支持采用射频直接对大范围频谱采样。集成 DDC（数字下变频器）可进行数字滤波和下变频转换。所选频率块适用于 JESD204B 串行接口。数据以基带 15 位复数信息形式输出，以减轻下游处理压力。根据数字下变频器 (DDC) 抽取率和链接输出率设置，该数据将通过串行接口的 1 至 5 通道输出。

DDC 旁路模式还支持输出全速率 12 位原始 ADC 数据。此运行模式需要 8 个串行输出通道。

ADC12J1600 和 ADC12J2700 器件采用 68 引脚超薄四方扁平无引线 (VQFN) 封装。该器件的工业环境运行温度范围为 –40°C ≤ T_A ≤ 85°C。

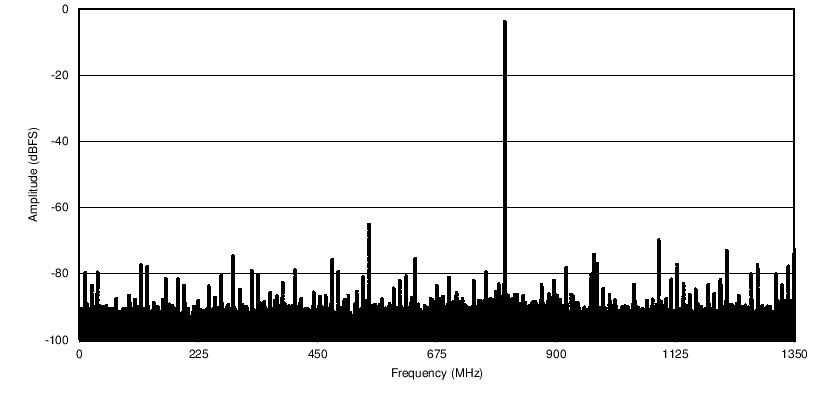

出色的噪声和线性性能，最高可达 F_IN = 3GHz 以上
可配置数字下变频器 (DDC)
抽取因数范围为 4 至 32（复杂基带输出）
旁路模式适用于整个奈奎斯特输出带宽
在 4x 抽取率和 2700MSPS 条件下，
可用输出带宽为 540MHz
在 4x 抽取率和 1600MSPS 条件下，
可用输出带宽为 320MHz
在 32x 抽取率和 2700MSPS 条件下，
可用输出带宽为 67.5MHz
在 32x 抽取率和 1600MSPS 条件下，
可用输出带宽为 40MHz
低引脚数目 JESD204B 子类 1 接口
自动优化输出通道计数
嵌入式低延迟信号范围指示
低功耗
主要规格：
- 最大采样率：1600 或 2700MSPS
- 最小采样率：1000MSPS
- DDC 输出字大小：15 位复数（共 30 位）
- 旁路输出字大小：12 位偏移二进制数
- 噪底：–147.3dBFS/Hz (ADC12J2700)
- 噪底：–145dBFS/Hz (ADC12J1600)
- 三阶互调失真 (IMD3)：−64dBc（−13dBFS 时，F_IN = 2140MHz ± 30MHz）
- 全功率带宽 (FPBW) (–3dB)：3.2GHz））
- 峰值噪声功率比 (NPR)：46dB
- 电源电压：1.9V 和 1.2V
- 功耗
  - 旁路 (2700MSPS)：1.8W
  - 旁路 (1600MSPS)：1.6W
  - 断电模式：< 50mW

Sample rate (max) (Msps)	2700
Resolution (Bits)	12
Number of input channels	1
Interface type	JESD204B
Analog input BW (MHz)	3200
Features	Ultra High Speed
Rating	Catalog
Peak-to-peak input voltage range (V)	0.725
Power consumption (typ) (mW)	1800
Architecture	Folding Interpolating
SNR (dB)	55.1
ENOB (bit)	8.8
SFDR (dB)	72
Operating temperature range (°C)	-40 to 85
Input buffer	Yes

VQFNP (NKE)

100 mm² 10 x 10
