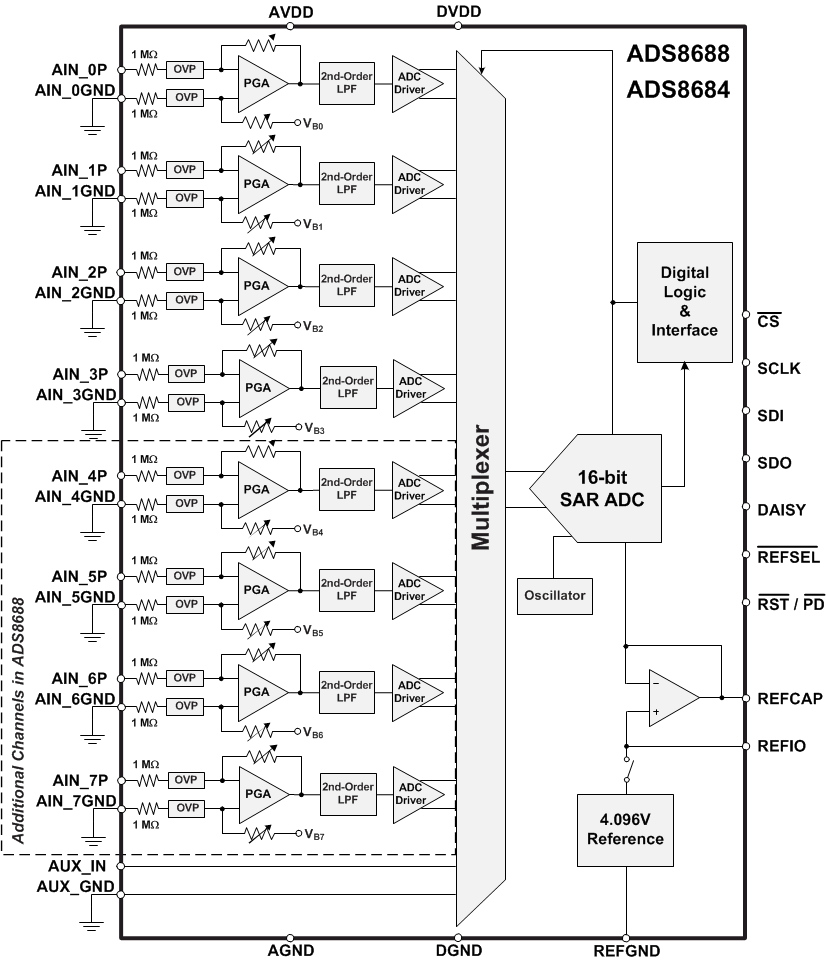

ADS8684 和 ADS8688 分别为 4 通道和 8 通道集成数据采集系统，它们基于 16 位逐次逼近 (SAR) 模数转换器 (ADC)，工作时的吞吐量可达
500kSPS。 这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达 ±20V）、支持自动和手动两种扫描模式的 4 通道或 8 通道多路复用器、以及低温度漂移的片上 4.096V 基准电压。 采用 5V 单模拟电源供电时，器件上的各输入通道均可支持 ±10.24V、
±5.12V 和 ±2.56V 的实际双极输入范围以及 0V 到 10.24V 和 0V 到 5.12V 的单极输入范围。模拟前端在所有输入范围内的增益均经过精确微调，以确保高直流精度。 输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。 该器件提供了一个
1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。
ADS8684 和 ADS8688 提供了用于连接数字主机的简单 SPI 兼容串行接口，并且支持以菊花链形式连接多个器件。 数字电源可提供 1.65V 到 5.25V 范围内的电压，因此可直接连接各种主机控制器。
要了解所有可用封装，请见数据表末尾的可订购产品附录。All trademarks are the property of their respective owners.
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 500 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | SAR |
| Input type | Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 10.24 |
| Input voltage range (min) (V) | -10.24 |
| Features | Daisy-Chainable, Oscillator, Over-Voltage Protection, PGA |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 65 |
| Analog supply (min) (V) | 4.75 |
| Analog supply voltage (max) (V) | 5.25 |
| SNR (dB) | 92 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 5.25 |

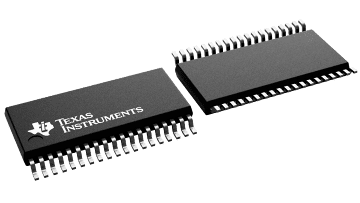

| TSSOP (DBT) | 38 | 62.08 mm² 9.7 x 6.4 |
