ADS7854

正在供货

双路、差分输入、1MSPS、14 位、同步采样 SAR ADC

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

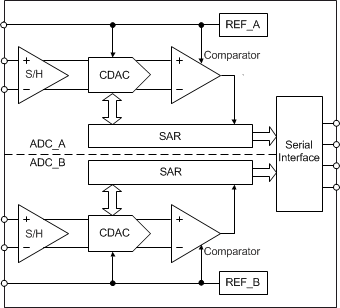

ADS8354、ADS7854 和 ADS7254 均属于引脚兼容的双路高速同步采样模数转换器 (ADC) 产品系列，支持全差分模拟输入。

每个器件均包含两个可独立编程的基准电压源，可用于系统级的增益校准。并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。该系列器件支持两种低功耗模式，可针对给定输出优化功耗。所有器件都在扩展工业温度范围（-40°C 至 + 125°C）内完全额定运行，并且采用引脚兼容的 WQFN-16 (3mm ×
3mm) 和 TSSOP-16 封装。

如需了解所有可用封装，请见数据表末尾的可订购产品附录。

16 位、14 位和 12 位引脚兼容系列
双通道同步采样
支持全差分输入
高速：
- ADS8354：16 位，700kSPS
- ADS7854：14 位，1MSPS
- ADS7254：12 位，1MSPS
出色的直流性能：
- ADS8354:
  - 16 位丢码率 (NMC) 差分非线性 (DNL)，±2.5 最低有效位 (LSB)，最大积分非线性 (INL)
- ADS7854：
  - 14 位 NMC DNL，±1.5 LSB，最大 INL
- ADS7254：
  - 12 位 NMC DNL，±1 LSB，最大 INL
出色的交流性能：
- ADS8354：
  - 93dB 信噪比 (SNR)，-100dB 总谐波失真 (THD)
- ADS7854：
  - 88dB SNR，-95dB THD
- ADS7254：
  - 72dB SNR，–90dB THD
双路、可编程和经缓冲的
2.5V 内部基准电压
在 -40°C 至 125℃ 的扩展工业温度范围内完全额定运行
小封装尺寸：
16 引脚超薄型四方扁平无引线 (WQFN) 封装 (3mm × 3mm) 和 16 引脚薄型小外形尺寸 (TSSOP) 封装

应用

电机控制：
使用编码器进行位置测量
光纤网络：掺铒光纤放大器 (EDFA) 增益控制环路
保护中继器
电源质量测量
三相电源控制
可编程逻辑控制器

All trademarks are the property of their respective owners.

Resolution (Bits)	14
Sample rate (max) (ksps)	1000
Number of input channels	2
Interface type	SPI
Architecture	SAR
Input type	Differential
Multichannel configuration	Simultaneous Sampling
Rating	Catalog
Reference mode	External, Internal
Input voltage range (max) (V)	5.5
Input voltage range (min) (V)	0
Features	Small Size
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	45
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	5.5
SNR (dB)	85
Digital supply (min) (V)	1.65
Digital supply (max) (V)	5.5

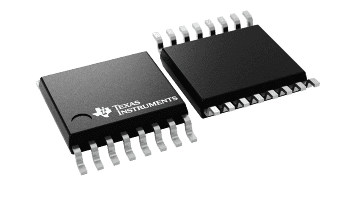

TSSOP (PW)	16	32 mm² 5 x 6.4

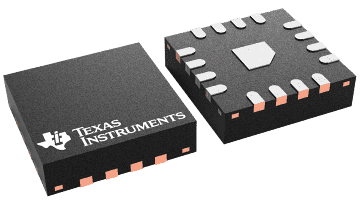

WQFN (RTE)	16	9 mm² 3 x 3
