AFE4403

正在供货

适用于心率监视器和低成本脉动式血氧计的超小型集成式模拟前端 (AFE)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

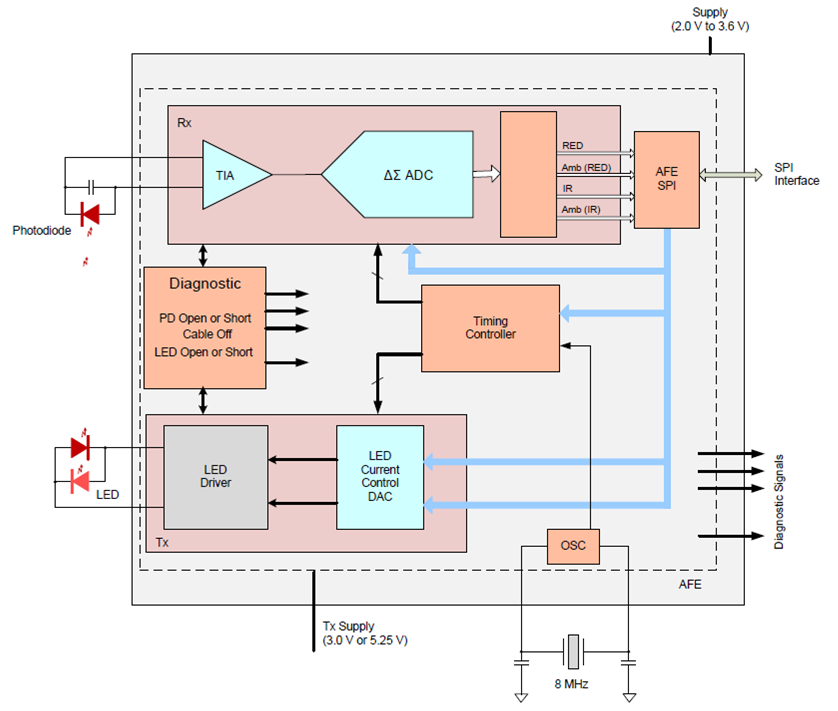

AFE4403 是一款非常适合于脉搏血氧仪应用的完全集成式模拟前端 (AFE)。此器件包含一个具有集成模数转换器 (ADC) 的低噪声接收器通道、一个 LED 发射部件和针对传感器以及 LED 故障检测的诊断功能。此器件是一款可配置定时控制器。这个灵活性使得用户能够完全控制器件定时特性。为了轻松满足计时要求并为 AFE4403 提供一个低抖动时钟，还集成了一个由外部晶振供频的振荡器。该器件使用 SPI™ 接口与外部微控制器或主机处理器进行通信。

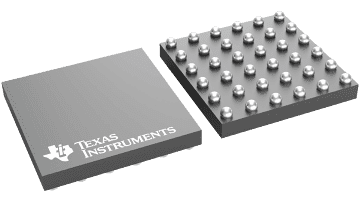

此器件是一款采用紧凑型 DSBGA-36 封装 (3.07mm × 3.07mm × 0.5mm) 的完整 AFE 解决方案，其额定工作温度范围为 -20°C 至 70°C。

用于脉搏血氧仪和心率监测应用的完全集成式 AFE：
发送：
- 集成双路 LED 驱动器（H 桥或共阳极）
- 可支持 3 个 LED，适用于优化型 SPO2、HRM 或多波长 HRM
- 高达 110dB 的动态范围
- LED 电流：
  - 可编程为 100mA 电流，具有 8 位电流分辨率
- 30µA + 平均 LED 电流
- 可编程 LED 接通时间
- 独立的 LED2 和 LED1 电流基准
具有高动态范围的接收通道：
- 22 位补码格式输出
- 高达 105dB 的动态范围
- 低功耗：< 650µA
- 动态断电模式，以将电流减少至 300µA
- 可适应极宽范围的信号振幅：
  - 可编程总增益：10kΩ 至 4MΩ
- 集成数字环境估算和删减功能
通过外部时钟或晶振实现灵活的时钟：
- 脉冲频率：62.5SPS 至 2000SPS
- 灵活的脉冲时序和定时控制
- 输入时钟范围：4MHz（最小值）至 60MHz（最大值）
集成式故障诊断：
- 光电二极管和 LED 开路与短路检测
电源：
- Rx = 2.0V 至 3.6V
- Tx = 3.0V 至 5.25V
封装：紧凑型 DSBGA-36 (3.07mm × 3.07mm × 0.5mm)
额定温度范围：0°C –20°C 至 70°C

Applications	Clinical fingertip pulse oximetry, SpO2
Number of input channels	1
Resolution (Bits)	22
Number of LEDs	3
Interface type	SPI
Operating temperature range (°C)	-20 to 70
Rating	Catalog

DSBGA (YZP)

10.5625 mm² 3.25 x 3.25
