ADS7953-Q1

正在供货

产品详情

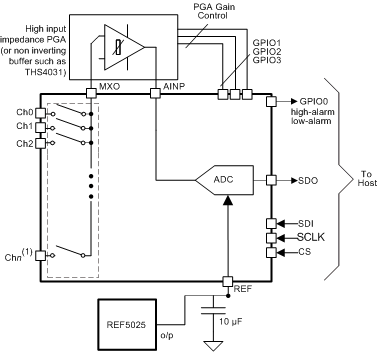

ADS79xx-Q1 器件系列由多通道 8 位，10 位和 12 位模数转换器 (ADC) 组成。此器件包括一个基于电容器的逐次逼近寄存器 (SAR) ADC，此 ADC 支持固有的采样保持。多特性和出色性能使得 ADS79xx-Q1 器件可用于需要对多条通道进行监控的广泛应用。

ADS79xx-Q1 器件在 2.7V 至 5.25V 的宽模拟电源范围内运行。由于功耗极低，这些器件非常适合于电池供电和隔离式电源供电的应用。

4 通道和 8 通道器件采用 30 引脚 TSSOP 封装。 12 通道和 16 通道器件采用 38 引脚 TSSOP 封装。

要了解所有可用封装，请见数据表末尾的可订购产品附录。

符合汽车应用要求
具有经 AEC-Q100 测试的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
产品系列：
- 8 位，10 位和 12 位分辨率
- 4 通道、8 通道和 12 通道器件与 16 通道器件均采用相同封装尺寸
1MHz 采样率串行器件
模拟电源范围：2.7V 至 5.25V
I/O 电源范围：1.7V 至 5.25V
两个软件可选单极、输入范围：
- （0V 至 2.5V）或（0V 至 5V）
针对通道选择的自动和手动模式
每通道两个可编程警报级别
四个独立可配置通用输入输出 (GPIO) 接口
典型功率耗散值：1MSPS 下为 14.5mW (V_(+VA) = 5V，_(+VBD) = 3V)
断电电流 (1μA)
30 引脚和 38 引脚薄型小外形尺寸 (TSSOP) 封装

All trademarks are the property of their respective owners.

Resolution (Bits)	12
Sample rate (max) (ksps)	1000
Number of input channels	16
Interface type	SPI
Architecture	SAR
Input type	Single-ended
Multichannel configuration	Multiplexed
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Reference mode	External
Input voltage range (max) (V)	5.25
Input voltage range (min) (V)	0
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	14.5
Analog supply (min) (V)	2.7
Analog supply voltage (max) (V)	5.25
SNR (dB)	71.7
Digital supply (min) (V)	1.7
Digital supply (max) (V)	5.25

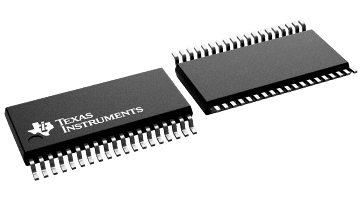

TSSOP (DBT)

62.08 mm² 9.7 x 6.4
