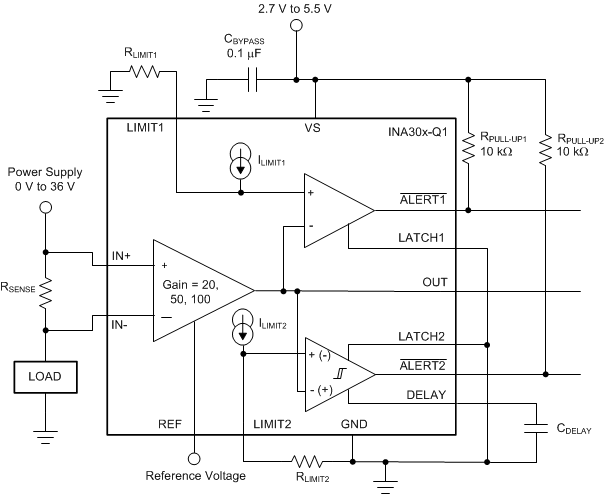

INA302 -Q1 和 INA303 -Q1 (INA30x -Q1) 器件具有一个高共模、双向、电流感应放大器和两个高速比较器，用于检测超出范围的电流状况。INA302 -Q1 比较器配置为检测和响应过流状况。INA303 -Q1 比较器在窗口配置中配置为响应过流和欠流状况。这些器件使用外部限位设置电阻器，对每个比较器设置都具有可调限位阈值范围。这些电流分流监控器可在独立于电源的 –0.1V 至 +36V 共模电压范围内测量差动电压信号。 此外，这些器件还将承受高达 40V 的共模电压。

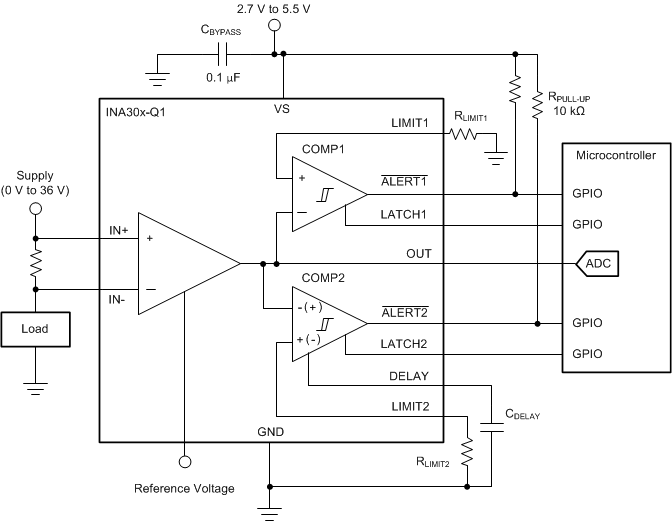

开漏极警报输出可配置为在透明模式（输出状态与输入状态保持一致）或锁存模式（警报输出在锁存复位时清除）下运行。比较器 1 的警报响应时间小于 1µs，而比较器 2 的警报响应时间通过外部电容器进行设置，范围介于 2µs 至 10s 之间。
这些器件由单个 2.7V 至 5.5V 电源供电，消耗的最大电源电流为 950µA。这些器件具有 –40°C 至 +125°C 的扩展额定工作温度范围，并且采用 14 引脚 TSSOP 封装。
| Product type | Analog output with integrated comparator |
| Common-mode voltage (max) (V) | 36 |
| Common-mode voltage (min) (V) | 0 |
| Input offset (±) (max) (µV) | 30, 50, 80 |
| Input offset drift (±) (typ) (µV/°C) | 0.1 |
| Voltage gain (V/V) | 20, 50, 100 |
| CMRR (min) (dB) | 100 |
| Bandwidth (kHz) | 400, 440, 550 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 1.1 |
| Number of channels | 1 |
| Comparators (#) | 2 |
| Gain error (%) | 0.075, 0.1, 0.15 |
| Gain error drift (±) (max) (ppm/°C) | 10 |
| Slew rate (V/µs) | 4 |
| Features | Alert Function, Bidirectional, High precision, Low-side Capable |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
