ADS4245-EP

正在供货

产品详情

ADS4245 是 ADS42xx 双通道 14 位模数转换器 (ADC) 超低功耗系列产品的一款低速型号。采用创新设计技术实现高动态性能，同时在由 1.8V 电源供电时功耗极低。该拓扑结构使得 ADS4245 非常适合多载波、宽带宽通信应用。

ADS4245 具有可被用于在较低满量程输入范围内改进 SFDR 性能的增益选项。这个器件还包括一个直流偏移校正环路，此环路可被用于消除 ADC 偏移。DDR（双倍数据速率）LVDS 与并行 CMOS 数字输出接口都采用紧凑型 QFN-64 PowerPAD™ 封装。

此器件包含内部基准，而删除了传统基准引脚和相关的去耦合电容器。ADS4245 可在军用温度范围（-55°C 至 125°C）内额定运行。

超低功耗，采用 1.8V 单电源供电：CMOS 输出：
- 125MSPS 时总体功耗 277mW
高动态性能：
- 170MHz 时无杂散动态范围 (SFDR) 为 88dBc
- 170MHz 时信噪比 (SNR) 为 71.4dBFS
串扰：185MHz 时大于 90dB
高达 6dB 的可编程增益支持 SNR/SFDR 平衡
直流偏移校正
输出接口选项：
- 1.8V 并行 CMOS 接口
- 支持可编程摆幅的双倍数据速率 (DDR) 低压差分信令 (LVDS)：
  - 标准摆幅：350mV
  - 低摆幅：200mV
支持低至 200mV_PP 的低输入时钟幅度
支持国防、航天和医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C 至 125°C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性

Sample rate (max) (Msps)	125
Resolution (Bits)	14
Number of input channels	2
Interface type	DDR LVDS, Parallel CMOS
Analog input BW (MHz)	600
Features	Low Power
Rating	HiRel Enhanced Product
Peak-to-peak input voltage range (V)	2
Power consumption (typ) (mW)	277
Architecture	Pipeline
SNR (dB)	73.4
ENOB (bit)	11.5
SFDR (dB)	88
Operating temperature range (°C)	-55 to 125
Input buffer	No

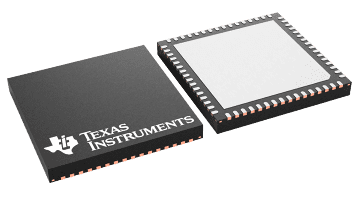

VQFN (RGC)

81 mm² 9 x 9
