ADS1259-Q1

正在供货

产品详情

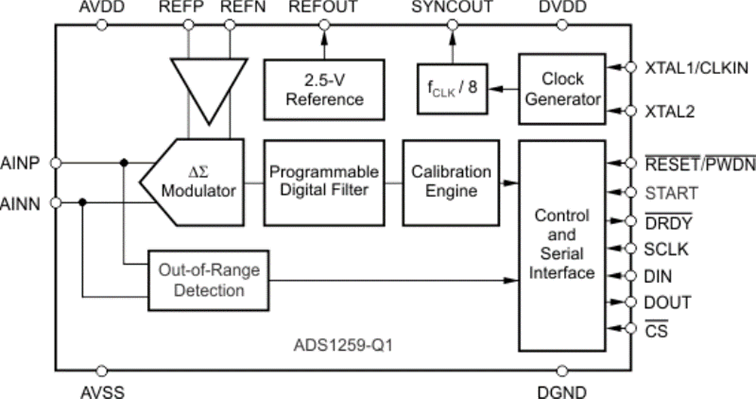

ADS1259-Q1 是一款精密，低漂移，24 位模数转换器 (ADC)。此器件可在数据速率高达 14.4kSPS 时执行高分辨率转换，并因此非常适合于测量宽动态范围内快速变化的信号。一个集成的低噪声，低漂移
2.5V 基准免除了对于外部电压基准的需要，从而减少了系统成本和组件数量。

此转换器使用一个四阶、固有稳定、三角积分 (ΔΣ) 调制器，此调制器提供出色的噪声性能和线性。此器件可将集成振荡器、外部晶振或外部时钟用作 ADC 时钟源。

一个快速响应输入超范围检测器标志是否出现一个输入超范围事件。为了增加嘈杂汽车应用环境中的数据完整性，ADS1259-Q1 提供一个可选校验和字节与一个冗余转换数据读取功能。

ADS1259-Q1 运行时的功率为 13mW，而在节电模式下的功耗少于 25μW。 TI 提供的 ADS1259-Q1 器件采用薄型小外形尺寸

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 温度等级：-40°C 至 125°C
- 人体模型 (HBM) 静电放电 (ESD) 分类等级 2
- 充电器件模型 (CDM) ESD 分类等级 C4B
可编程数据速率：10SPS 至 14.4kSPS
单周期稳定数字滤波器
高性能：
- 1.2kSPS 时的有效位数 (ENOB) 为 21.3
- 积分非线性 (INL)：3ppm
- 偏移漂移：0.05μV/°C
- 增益漂移：0.5ppm/°C
内部基准：2.5V，漂移 10ppm/°C
内部 2% 精准振荡器
输入信号超范围检测
可选校验和与冗余数据读取功能以增加数据完整性
SPI- 兼容接口，模式 1
模拟电源：5V 或者 ±2.5V
数字电源：2.7V 至 5V

All trademarks are the property of their respective owners.

Resolution (Bits)	24
Sample rate (max) (ksps)	14.4
Number of input channels	1
Interface type	SPI
Architecture	Delta-Sigma
Input type	Differential, Single-ended
Rating	Automotive
Reference mode	External, Internal
Input voltage range (max) (V)	2.75, 5.35
Input voltage range (min) (V)	-2.7, 0
Features	50/60 Hz Rejection, Oscillator
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	13
Analog supply (min) (V)	4.75
Analog supply voltage (max) (V)	5.25
Digital supply (min) (V)	2.7
Digital supply (max) (V)	5.25

TSSOP (PW)

41.6 mm² 6.5 x 6.4
