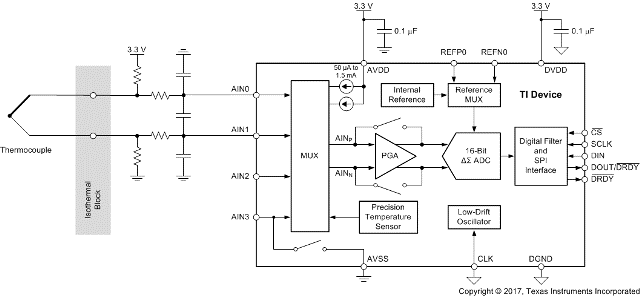

ADS1120 是一款 16 位高精度模数转换器 (ADC)，集成了多种 特性， 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。
此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1120 非常适用于小型传感器信号测量 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。
在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1120 采用无引线 VQFN-16 或薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 2 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | External, Internal, Supply |
| Input voltage range (max) (V) | 2.85, 5.6 |
| Input voltage range (min) (V) | -2.85, 0 |
| Features | 50/60 Hz Rejection, Excitation Current Sources (iDACs), Oscillator, PGA, Temp Sensor |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 1.4 |
| Analog supply (min) (V) | 2.3 |
| Analog supply voltage (max) (V) | 5.5 |
| Digital supply (min) (V) | 2.3 |
| Digital supply (max) (V) | 5.5 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| VQFN (RVA) | 16 | 12.25 mm² 3.5 x 3.5 |
