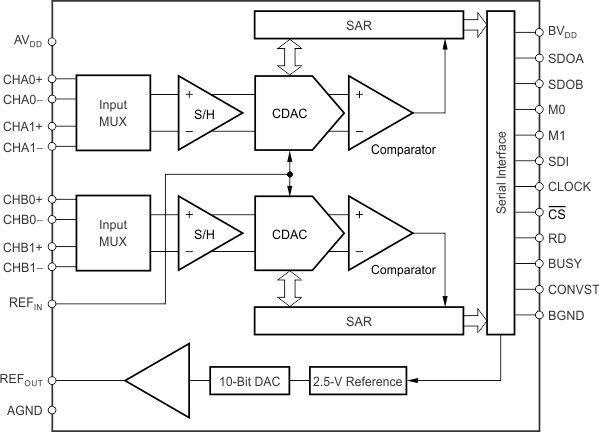

ADS7863A 是一款双路，12 位，2MSPS，模数转换器 (ADC)，此模数转换器具有被分成两组的四个全差分或六个伪差分输入通道，以实现高速、同时信号采集。 到采样保持 (S/H) 放大器的输入为全差分，并且对 ADC 输入保持为差分信号。 这个架构在 100kHz 时提供值为 72dB 的出色共模抑制，这在嘈杂环境中是一个关键的性能特性。
此器件与 ADS7861 引脚兼容，但是提供诸如可编程基准输出，灵活电源电压（AVDD 和 BVDD 为 2.7V 至 5.5V），每个 ADC 上具有三通道的伪差分输入复用器和几个节电特性。
此器件采用紧缩小型封装(SSOP)-24 和4mm × 4mm 四方扁平无引线(QFN)-24 封装。 此器件在 -40℃ 至 +125℃ 的扩展工作温度范围内额定运行。
All trademarks are the property of their respective owners.
| Resolution (Bits) | 12 |
| Sample rate (max) (ksps) | 2000 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | SAR |
| Input type | Differential, Pseudo-Differential |
| Multichannel configuration | Simultaneous Sampling |
| Rating | Catalog |
| Reference mode | External, Internal |
| Input voltage range (max) (V) | 5.6 |
| Input voltage range (min) (V) | 0 |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 35.5 |
| Analog supply (min) (V) | 2.7 |
| Analog supply voltage (max) (V) | 5.5 |
| SNR (dB) | 71.5 |
| Digital supply (min) (V) | 2.7 |
| Digital supply (max) (V) | 5.5 |

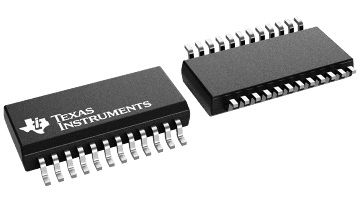

| SSOP (DBQ) | 24 | 51.9 mm² 8.65 x 6 |

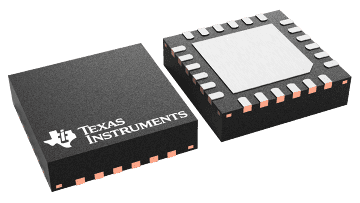

| VQFN (RGE) | 24 | 16 mm² 4 x 4 |
