ADS8864

正在供货

产品详情

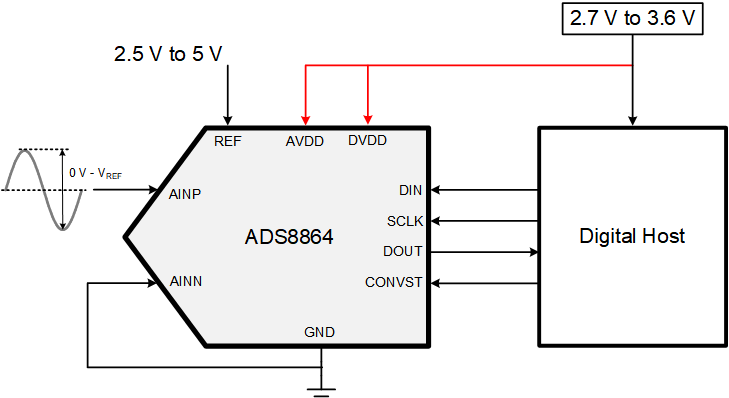

ADS8864 是一款 16 位、400kSPS 单端输入模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。

该器件提供一个兼容的 SPI 串口。该串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。

此器件支持 -0.1V 至 V_REF + 0.1V 范围的单极单端模拟输入。

器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。此特性使得 ADS8864 非常适合较低速度的应用。

采样率：400kHz
无延迟输出
单极单端输入电压范围：
0V 至 +V_REF
SPI™- 兼容串行接口，此接口具有
菊链式选项
出色的交流和直流性能：
- SNR：93dB，THD：–108dB
- INL：±1.0LSB（典型值），±2.0 LSB（最大值）
- DNL：±1.0LSB（最大值）、16 位 NMC
宽工作电压范围：
- AVDD：2.7V 至 3.6V
- DVDD：1.65V 至 3.6V
  （不受 AVDD 影响）
- REF：2.5V 至 5V（不受 AVDD 影响）
- 工作温度：-40°C 至 +85°C
低功率耗散：
- 400kSPS 时为 2.6mW
- 100kSPS 时为 0.65mW
- 10kSPS 时为 65µW
关断电流 (AVDD)：50nA
满标度步进趋稳至 16 位：1200ns

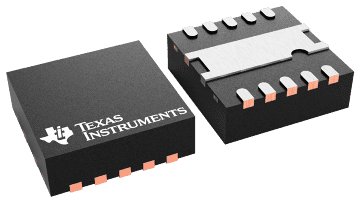

封装：VSSOP-10 和 VSON-10

Resolution (Bits)	16
Sample rate (max) (ksps)	400
Number of input channels	1
Interface type	SPI
Architecture	SAR
Input type	Single-ended
Rating	Catalog
Reference mode	External
Input voltage range (max) (V)	5
Input voltage range (min) (V)	0
Features	Daisy-Chainable, Oscillator, Small Size
Operating temperature range (°C)	-40 to 85
Power consumption (typ) (mW)	2.6
Analog supply (min) (V)	2.7
Analog supply voltage (max) (V)	3.6
SNR (dB)	93
Digital supply (min) (V)	1.65
Digital supply (max) (V)	3.6

VSON (DRC)	10	9 mm² 3 x 3
VSSOP (DGS)	10	14.7 mm² 3 x 4.9
