ADS8887

正在供货

产品详情

ADS8887 是一款 18 位，100kSPS，真差分输入，模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。

此器件提供一个 SPI 兼容串口，此串口也支持菊花链操作以实现多个器件级联。

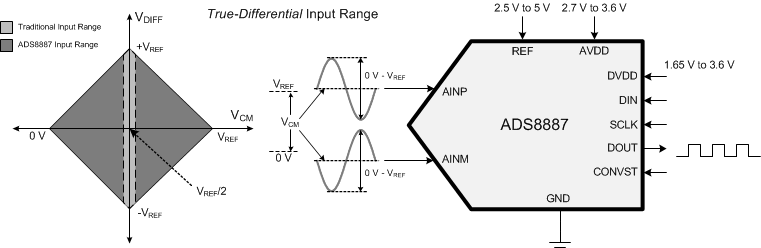

此器件支持单极、真差分模拟输入信号，此信号的差分输入摆幅为 -V_REF 至 +V_REF。这个真差分模拟输入结构允许 0V 至 +V_REF范围内的任一共模电压值（当两个输入都在 -0.1V 至 V_REF
+0.1V 的运行输入范围内时）。

器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。这个特性使得 ADS8887 非常适合于低速应用。

采样速率：100kHz
无延迟输出
单极，真差分输入范围：
–V_REF至 +V_REF
宽共模电压范围：
0V 至 V_REF，共模抑制比 (CMRR) 90dB（最小值）
SPI兼容串行接口，此接口具有
菊花链选项
出色的交流和直流性能：
- 信噪比 (SNR)：100dB，THD：–115dB
- INL：±1.5 LSB（典型值），±3.0 LSB（最大值）
- DNL：+1.5 和 -1 LSB（最大值），18 位 NMC
宽运行范围：
- AVDD：2.7V 至 3.6V
- DVDD：1.65V 至 3.6V
  （与 AVDD 无关）
- REF：2.5V 至 5V（与 AVDD 无关）
- 工作温度：-40°C 至 +85°C
低功率耗散：
- 100kSPS 时为 0.7mW
- 10kSPS 时为 70µW
断电电流 (AVDD)：50nA
满量程阶跃稳定至 18 位：1200ns

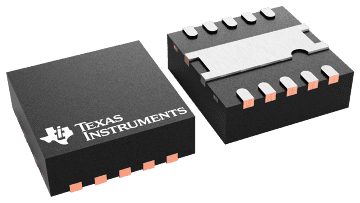

封装：微型小外形封装 (MSOP)-10 和小外形尺寸无引线 (SON)-10 封装

All trademarks are the property of their respective owners.

Resolution (Bits)	18
Sample rate (max) (ksps)	100
Number of input channels	1
Interface type	SPI
Architecture	SAR
Input type	Differential
Rating	Catalog
Reference mode	External
Input voltage range (max) (V)	5
Input voltage range (min) (V)	0
Features	Daisy-Chainable, Oscillator, Small Size
Operating temperature range (°C)	-40 to 85
Power consumption (typ) (mW)	0.7
Analog supply (min) (V)	2.7
Analog supply voltage (max) (V)	3.6
SNR (dB)	100
Digital supply (min) (V)	1.65
Digital supply (max) (V)	3.6

VSON (DRC)	10	9 mm² 3 x 3
VSSOP (DGS)	10	14.7 mm² 3 x 4.9
