ADS42LB49

ADS42LB49

正在供货

双通道、14 位、250MSPS 模数转换器 (ADC)

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

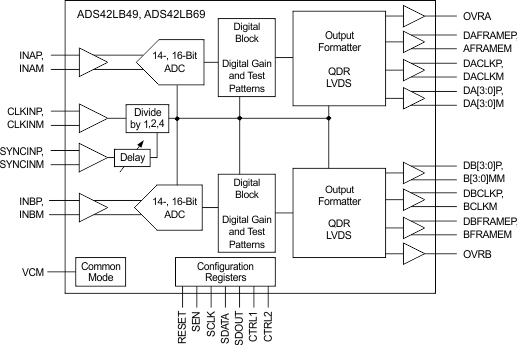

ADS42LB49 和 ADS42LB69 是高线性度、双通道、14 和 16 位
250MSPS 模式转换器 (ADC) 系列,支持 DDR 和 QDR LVDS 输出接口。已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时,在宽频率范围内提供统一的输入阻抗。采样时钟分频器可实现更灵活的系统时钟架构设计。ADS42LBx9 以低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。

  • 双通道
  • 14 和 16 位分辨率
  • 最大时钟速率:250MSPS
  • 支持高阻抗输入的模拟输入缓冲器
  • 支持
    1 分频,2 分频和 4 分频的灵活输入时钟缓冲器
  • 2VPP 和 2.5VPP 差分满量程输入(SPI 可编程)
  • 双倍数据速率 (DDR) 或四倍数据速率 (QDR) 低压差分信令 (LVDS) 接口

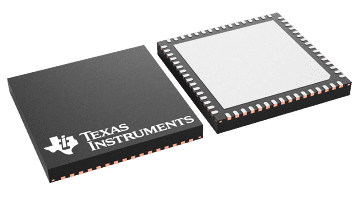

  • 64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm × 9mm)
  • 功耗:820mW/通道
  • 间隙抖动:85 fs
  • 内部抖动
  • 通道隔离:100dB
  • fIN = 170MHz、2 VPP、–1dBFS 条件下的性能
    • 信噪比 (SNR):73.2dBFS
    • 无杂散动态范围 (SFDR):
      • 87dBc(二次谐波 (HD2) 和三次谐波 (HD3))
      • 100dBc(非 HD2 和 HD3)
  • fIN = 170MHz、
    2.5 VPP、–1dBFS 条件下的性能:
    • SNR:74.9dBFS
    • SFDR:
      • 85dBc(HD2 和 HD3)
      • 97dBc(非 HD2 和 HD3)

应用

  • 通信和线缆基础设施
  • 多载波、多模蜂窝接收器
  • 雷达和智能天线阵列
  • 宽带无线
  • 测试和测量仪器
  • 软件定义的和多样性射频
  • 微波和双通道 I/O 接收器
  • 集线器
  • 功率放大器线性化

All trademarks are the property of their respective owners.

Sample rate (max) (Msps)250
Resolution (Bits)14
Number of input channels2
Interface typeDDR LVDS, QDR LVDS
Analog input BW (MHz)900
FeaturesHigh Performance
RatingCatalog
Peak-to-peak input voltage range (V)2.5
Power consumption (typ) (mW)1640
ArchitecturePipeline
SNR (dB)74.9
ENOB (bit)11.93
SFDR (dB)90
Operating temperature range (°C)-40 to 85
Input bufferYes
VQFN (RGC)6481 mm² 9 x 9
