• 双通道 ADC
• 14 和 16 位分辨率
• 最大时钟速率：250MSPS
• JESD204B 串口
  • 与子类别 0，1，2 兼容
  • 高达 3.125Gbps
  • 支持两路和四路信道
• 具有高阻抗输入的模拟输入缓冲器
• 灵活的输入时钟缓冲器：
  1，2 和 4 分频
• 差分满量程输入：2V_PP和 2.5V_PP
  （寄存器可编程）

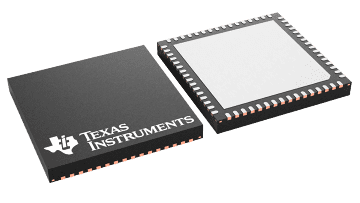

• 封装：9mm x 9mm 超薄四方扁平无引线 (VQFN)-64
• 功率耗散：每通道 850mW
• 间隙抖动：85 f_srms
• 内部抖动
• 通道隔离：100dB
• 性能：
  • 2 V_PP，-1 dBFS 时，f_输入 = 170MHz
    • 信噪比 (SNR)：73.3dBFS
    • 无杂散动态范围 (SFRD)：对于二次谐波 (HD2)，三次谐波 (HD3) 为 93dBc
    • SFDR：对于非 HD2，HD3 为 100dBc
  • 2.5 V_PP，-1 dBFS 时，f_输入 = 170MHz
    • SNR：74.7dBFS
    • SFDR：对于 HD2，HD3 为 89dBc
      对于非 HD2，HD3 为 95dBc

应用

• 通信和线缆基础设施
• 多载波、多模蜂窝接收器
• 雷达和智能天线阵列
• 宽带无线
• 测试和测量仪器
• 软件定义的和多样性射频
• 微波和双通道 I/O 接收器
• 集线器
• 功率放大器线性化
