THS2630 属于全差分输入和差分输出器件系列，该系列器件使用德州仪器 (TI) 先进的高压互补双极工艺制造。

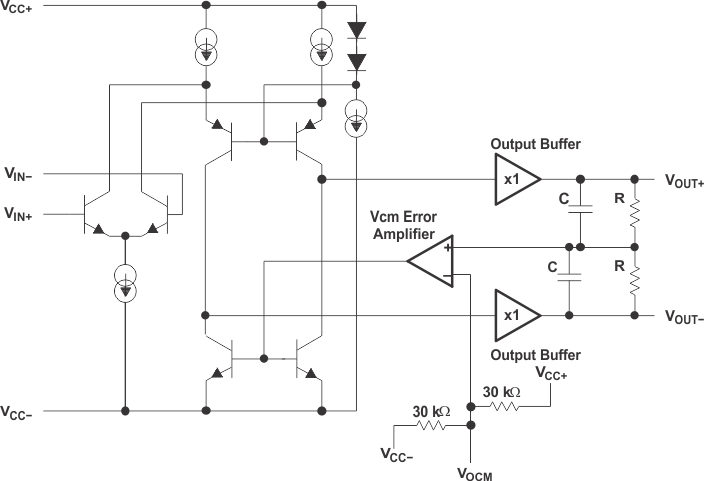

THS2630 使用从输入到输出的真正全差分信号路径，具有高达 ±17.5V 的高电源电压。这种设计带来了出色的共模噪声抑制能力（800kHz 时为 95dB）和总谐波失真（2V PP、250kHz 时为 −108dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，而无需为差分信号的每个极性添加单独的放大器。
THS2630 在 –40°C 至 +85°C 的宽温度范围内运行。
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 35 |
| BW at Acl (MHz) | 187 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 75 |
| Architecture | Bipolar, Fully Differential ADC Driver |
| Vn at flatband (typ) (nV√Hz) | 1.1 |
| Iq per channel (typ) (mA) | 8.9 |
| Rail-to-rail | No |
| Vos (offset voltage at 25°C) (max) (mV) | 1.3 |
| Operating temperature range (°C) | -40 to 85 |
| Iout (typ) (mA) | 85 |
| GBW (typ) (MHz) | 215 |
| Input bias current (max) (pA) | 9800000 |
| CMRR (typ) (dB) | 95 |
| Rating | Catalog |
| HVSSOP (DGN) | 8 | 14.7 mm² 3 x 4.9 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
