INA186

正在供货

具有皮安级输入偏置电流和使能引脚的 40V 双向高精度电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

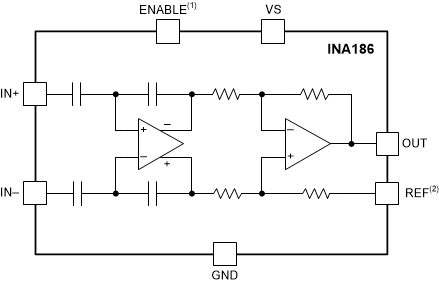

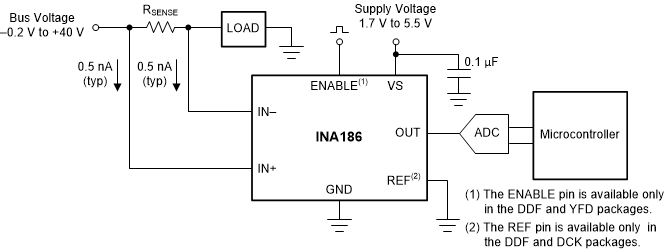

INA186 是一款低功耗电压输出电流感测放大器（也被称为电流分流监控器）。此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。 INA186 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下感测分流器上的压降。

INA186 的低输入偏置电流允许使用较大的电流感测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA186 由 1.7V 至 5.5V 单电源供电，在启用时消耗的最大电源电流为 90 µA。提供了五种固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并且采用 SC70、SOT-23-THIN 和 DSBGA 封装。 SC70 和 SOT-23 (DDF) 封装支持双向电流测量，而 DSBGA 封装仅支持单向电流测量。

宽共模电压范围 V_CM： –0.2V 至 +40V
低输入偏置电流 I_IB：500 pA（典型值）（支持微安级电流测量）
低功耗：
- 低电源电压 V_S：1.7V 至 5.5V
- 低静态电流 I_Q：48 µA（典型值）
精度：
- 共模抑制比：120 dB（最小值）
- 增益误差 E_G：±1%（最大值）
- 增益漂移：10 ppm/°C（最大值）
- 失调电压 V_OS：±50µV（最大值）
- 失调漂移：0.5 µV/°C（上限）
双向电流检测功能
增益选项：
- INA186A1：25 V/V
- INA186A2：50V/V
- INA186A3：100V/V
- INA186A4：200V/V
- INA186A5：500V/V

Product type	Analog output
Common-mode voltage (max) (V)	40
Common-mode voltage (min) (V)	-0.2
Input offset (±) (max) (µV)	50
Input offset drift (±) (typ) (µV/°C)	0.05
Voltage gain (V/V)	25, 50, 100, 200, 500
CMRR (min) (dB)	120
Bandwidth (kHz)	27, 33, 35, 37, 45
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	1.7
Iq (max) (mA)	0.09
Number of channels	1
Comparators (#)	0
Gain error (%)	1
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	0.3
Features	Bidirectional, High precision, Low-side Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125

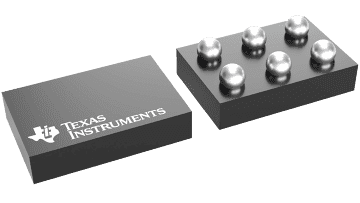

DSBGA (YFD)	6	1.4000000000000001 mm² 1.4000000000000001 x 1

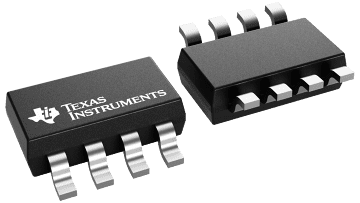

SOT-23-THN (DDF)	8	8.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)	6	4.2 mm² 2 x 2.1
