AFE5803是一款高度集成的模拟前端 (AFE) 解决方案，此解决方案设计用于高性能和小型超声波系统。 AFE5803 集成了一个完全时间增益控制 (TGC) 成像路径。 它还使得用户可以选择不同的功率/噪音组合来优化系统性能。 因此，AFE5803 适合于用于便携式系统的超声波模拟前端解决方案。

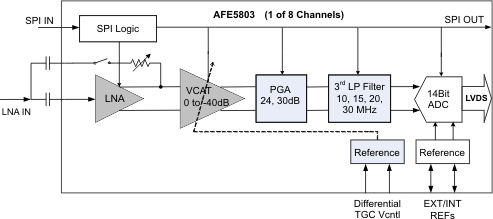

AFE5803 包含8通道电压控制放大器 (VCA)，14/12 位模数转换器 (ADC)。 此 VCA 包括低噪音放大器(LNA)，电压控制衰减器 (VCAT)，可编程增益放大器 (PGA)，和低通滤波器 (LPF)。 LNA增益可编程以支持 250mV_PP至 1V _PP的输入信号。 LNA 还支持可编程主动终止。 此超低噪音 VCAT 提供了一个 40dB 的衰减控制范围并提升了有益于谐波成像和近场成像的总体低增益 SNR。 PGA 提供了 24dB 和 30dB 的增益选项。 在 ADC 之前，一个LPF可被配置为 10MHz，15MHz，20MHz 或者 30MHz 以支持不同频率下的超声波应用。 AFE5803 中的高性能 14 位/65MSPS ADC 可实现7 7dBFS SNR。 它确保了低链路增益下的出色SNR。 ADC 的 LVDS 输出可实现小型化系统所需的灵活系统集成。

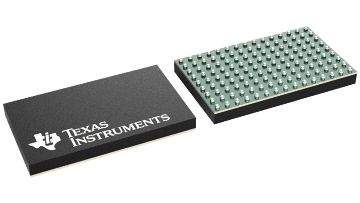

AFE5803 采用 15mm × 9mm，135 引脚球状引脚栅格 (BGA) 封装并且其额定运行温度为 0°C 至 85°C。 此器件与 AFE5807，AFE5808 和 AFE5808A 引脚至引脚兼容。
