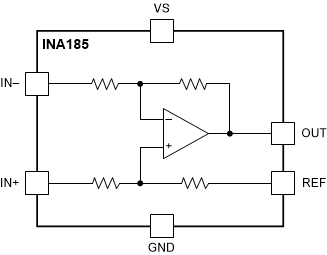

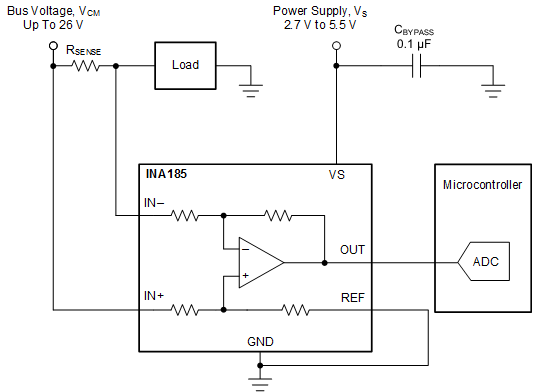

INA185 电流检测放大器专为成本敏感、空间受限的 应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INA185 以四个固定增益器件选项集成匹配电阻器增益网络：20V/V、50V/V、100V/V 或 200和V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。
INA185 由 2.7V 至 5.5V 单电源供电。它消耗的最大电源电流为 260µA， 拥有 高压摆率和带宽，因此是许多电源和电机控制 解决方案的理想选择。

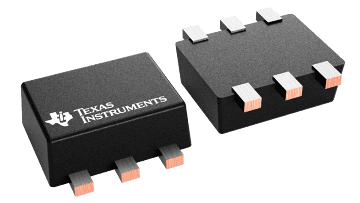

INA185 采用 6 引脚 SOT-563 封装，包括器件引脚在内的外形面积仅为 2.56 mm2。所有器件选项都具有 –40°C 至 +125°C 的扩展额定工作温度范围。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 26 |
| Common-mode voltage (min) (V) | -0.2 |
| Input offset (±) (max) (µV) | 55, 135 |
| Input offset drift (±) (typ) (µV/°C) | 0.2 |
| Voltage gain (V/V) | 20, 50, 100, 200 |
| CMRR (min) (dB) | 86 |
| Bandwidth (kHz) | 105, 150, 210, 350 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 0.3 |
| Number of channels | 1 |
| Comparators (#) | 0 |
| Gain error (%) | 0.12 |
| Gain error drift (±) (max) (ppm/°C) | 8 |
| Slew rate (V/µs) | 2 |
| Features | Bidirectional, High precision, Low-side Capable |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| SOT-5X3 (DRL) | 6 | 2.56 mm² 1.6 x 1.6 |
