AFE7222

AFE7222

正在供货

具有辅助 ADC 和 DAC 的双通道 12 位 65MSPS ADC 和 130MSPS DAC

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

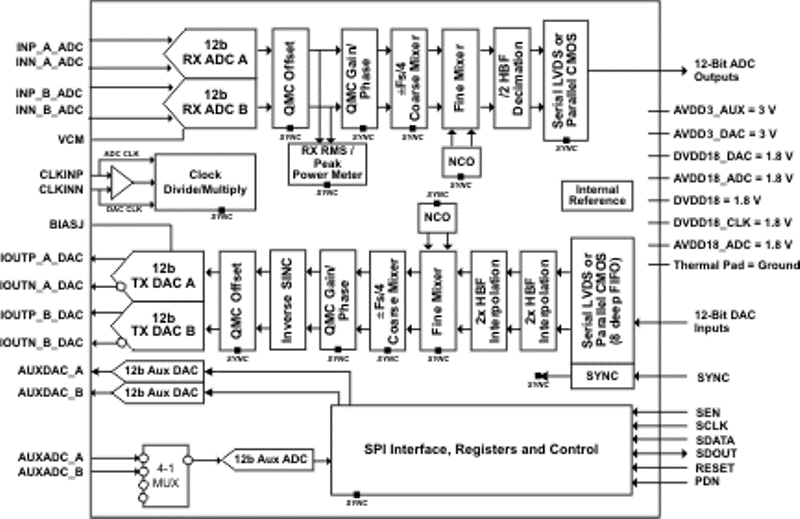

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。 过度采样传输 12-位 DACs 提供从基带到无码间串扰奈奎斯特(Nyquist)基带间的输出频率。 欠采样接收 12-位 ADCs 允许从基带到 230MHz 间的模拟输入。 大多数 AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。 两个备用控制 12-位 DACs 和一个双输入备用监视 12-位 ADC 可通过串口获得。 数字特性包括 QMC (正交调制校正),内插,抽取,RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。

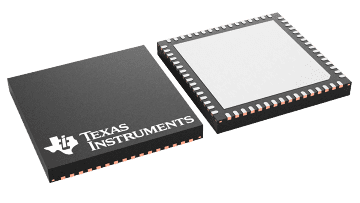

AFE7225/7222 采用 64-引脚 9x9mm QFN 封装 (RGC)。 AFE7225/7222 采用德州仪器的低功率 CMOS 工艺制造并且可在全工业温度范围内 (–40°C 至 85°C) 工作。

  • AFE7225
    • 双 12-位 250MSPS TX DACs
    • 双 12-位 125MSPS RX ADCs
  • AFE7222
    • 双 12-位 130MSPS TX DACs
    • 双 12-位 65MSPS RX ADCs
  • 选项
    • 双 12-位备用 DACs
    • 双输入 12-位备用 ADCs
    • 2 个或者 4 个TX 内插路径
    • 2 个 RX 抽取路径
    • 3.0V/1.8V 低功率电源
    • 半双工下的快速唤醒模式
    • 粗调或者微调数字混音器
    • 正交调制校正
    • 时钟输入除/乘
    • 串行 LVDS 或者交叉并行 CMOS 接口
    • 64-引脚 QFN 封装 (9 mm × 9 mm)
Sample rate (max) (Msps)65, 130
Resolution (Bits)12
Number of input channels2
Interface typeParallel CMOS, Serial LVDS
Analog input BW (MHz)230
FeaturesLow Power
RatingCatalog
Peak-to-peak input voltage range (V)2
Power consumption (typ) (mW)362
ArchitecturePipeline
SNR (dB)70.5
ENOB (bit)9.8
SFDR (dB)85
Operating temperature range (°C)-40 to 85
Input bufferYes
VQFN (RGC)6481 mm² 9 x 9
