使用 CMOS 处理技术和创新的电路技术，ADS5292 是一款低功率 80 MSPS 8 通道 ADC。 低功耗，高 SNR，低 SFDR，和持续过载恢复使用户能够设计高性能系统。

ADS5292 是一款数字处理块设备，此设备集成了几个可改进系统性能的常用数字功能。 它包括一个数字滤波器模块，此模块具有内置抽取滤波去（具有低通、高通和带通特性）。 抽取率同样由程序控制 (乘 2，乘 4，或者乘 8)。 这使得此设备非常适合窄带应用，在窄带应用中，滤波器可很方便的被用于提升 SNR 和终止谐波，同时减少输出数据率。 此设备包括一个均衡模式，在此模式下，2 通道（或者甚至 4 通道）可以被平均达到负担均衡以提升 SNR。

串行 LVDS 输出减少了接口线路数量并实现最高系统集成。 根据 ADC 采样率的不同，来自每个通道 ADC 的数字数据可通过 LVDS 输出线路的一个或者两个线束输出。 此两线束接口帮助保持较低的串行数据率，这样即使在高采样率的情况下，也可以使用基于低成本 FPGA 的接收器。 一个非常独特的功能是允许可编程映射模块允许输入通道和 LVDS 输出引脚间的灵活映射。 这有助于大大减少 LVDS 输出路由的复杂性并可能通过减少 PCB 的层数来降低系统主板的成本。

此设备集成了一个内部基准，此基准被调整为与全部设备匹配。 通过内部基准模式可以获得最佳性能。 此设备也可由外部基准驱动。

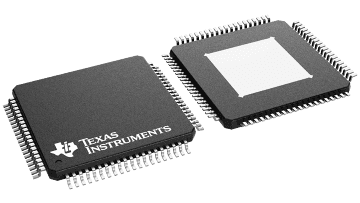

此器件采用 12 mm × 12 mm 80-引脚 QFP 封装。 它的额定工作温度范围为 –40℃ 至 85℃。 ADS5292 与 ADS5294 引脚和寄存器完全兼容。
