ADS5294 是一款低功耗 80MSPS 8 通道 ADC，此 ADC 使用 CMOS 工艺技术和创新的电路技术。低功耗、高 SNR、低 SFDR 以及一贯的过载恢复能力使得用户可以设计出高性能的系统。

ADS5294 的数字处理块集成了几个常用的数字功能来提升系统性能。此器件包括一个配备内置抽取滤波器的数字滤波器模块（具有低通、高通和带通特性）。此抽取率也是可编程的（2 倍、4 倍或 8 倍）。此抽取率对窄带应用 非常有用在窄带应用中，滤波器可以提高信噪比、消除谐波，同时也可以降低输出数据速率。此器件包括一个平均模式，在此模式中，可将两个通道（甚至四个通道）平均来提高信噪比。

串行 LVDS 输出减少了接口线路的数量并实现最高系统集成。每条通道 ADC 的数字数据根据 ADC 采样速率在一条或两条 LVDS 输出线路的电缆上输出。这个两线制接口保持一个低串行数据速率，从而即使在高采样速率时也可使用基于低成本 FPGA 的接收器。ADC 分辨率通过寄存器编程为 12 位或 14 位。一个独特的特性是可以实现输入通道和 LVDS 输出引脚间灵活映射的可编程映射模块。这个模块极大地降低了 LVDS 输出走线的复杂度，并且通过减少印刷电路板 (PCB) 的层数来有可能获得更廉价的系统电路板。

此器件集成了一个已调整的且可与其它器件精确匹配的内部基准。内部基准模式实现了最佳性能。外部基准也可驱动此器件。

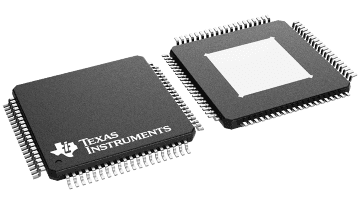

此器件采用 12mm x 12mm 80 引脚 QFP 封装。此器件的额定运行温度范围为 -40°C 至 85°C。ADS5294 与 ADS5292 完全引脚到引脚和寄存器兼容。
