ADS8568

正在供货

产品详情

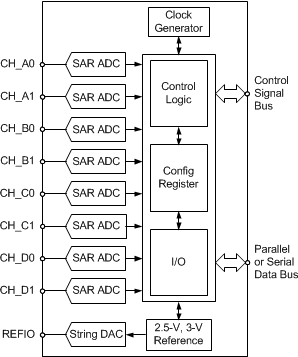

ADS85x8 具备 8 个基于逐次逼近寄存器 (SAR) 的低功耗 12 位、14 位或 16 位模数转换器 (ADC)，每个 ADC 都配有真正的双极输入。这些通道分组为四对，能够以高达 650kSPS 的速率同时采集信号。

这些器件允许选择并行或串行接口，并且支持菊花链连接。可编程基准允许处理幅值最高可达 ±12V 的模拟输入信号。

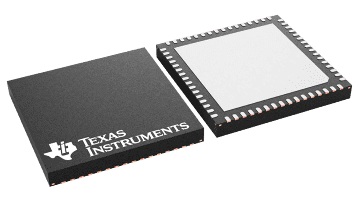

ADS85x8 系列采用 64 引脚超薄四方扁平无引线 (VQFN) 和薄型四方扁平 (LQFP) 封装，并且支持自动休眠模式，可最大限度地降低功耗。整个系列的额定工作温度范围为 -40℃ 至 +125℃。

12 位、14 位和 16 位 ADC 系列（各成员器件的引脚和软件彼此兼容）
每通道的最大数据速率：
- ADS8528：650kSPS (PAR) 或
  480kSPS (SER)
- ADS8548：600kSPS (PAR) 或
  450kSPS (SER)
- ADS8568：510kSPS (PAR) 或
  400kSPS (SER)
出色的交流性能：
- 信噪比：
  ADS8528：73.9dB；ADS8548：85dB；ADS8568：91.5dB
- 总谐波失真：
  ADS8528：–89dB；ADS8548：–91dB；ADS8568：–94dB
可编程、经缓冲的内部基准：
0.5V–2.5V 或 0.5V–3.0V，最高支持 ±12V 的输入电压范围
可选并行或串行接口
采用自动休眠模式的可扩展低功耗操作：10kSPS 时仅为 32mW
可在扩展工业温度范围内完全额定运行

All trademarks are the property of their respective owners.

Resolution (Bits)	16
Sample rate (max) (ksps)	500
Number of input channels	8
Interface type	Byte-Wide, Parallel, SPI
Architecture	SAR
Input type	Single-ended
Multichannel configuration	Simultaneous Sampling
Rating	Catalog
Reference mode	External, Internal
Input voltage range (max) (V)	12
Input voltage range (min) (V)	-12
Features	Daisy-Chainable, Oscillator
Operating temperature range (°C)	-40 to 125
Power consumption (typ) (mW)	335
Analog supply (min) (V)	4.5
Analog supply voltage (max) (V)	5.5
SNR (dB)	91.5
Digital supply (min) (V)	2.7
Digital supply (max) (V)	5.5

LQFP (PM)	64	144 mm² 12 x 12
VQFN (RGC)	64	81 mm² 9 x 9
