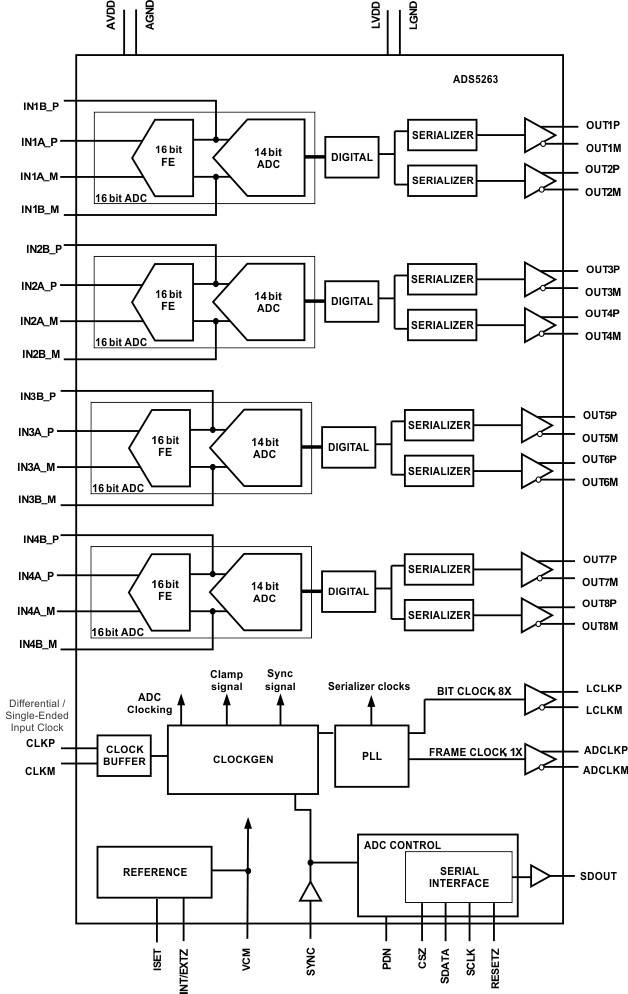

通过使用 CMOS 工艺技术和创新型电路技术，ADS5263 被设计用来在低功耗下运行，并且在 4 Vpp 满量程输入时提供极高的 SNR 性能。通过使用一个低噪声 16 位模拟前端级，之后是一个 14 位 ADC，此器件提供高达 10MHz 的 85dBFS SNR，以及高达 30MHz，优于 80dBFS 的 SNR。

All trademarks are the property of their respective owners.

ADS5263 具有 14 位低功耗模式，其在此模式下作为一个四通道 14 位 ADC 运行。16 位前端级被断电，与 16 位模式相比，此部件的能耗大约为一半。14 位模式支持一个 2 Vpp 满量程输入信号，此时 SNR 典型值为 74dBFS。ADS5263 可在两个分辨率模式间自动切换。这使得系统能够使用高分辨率、高功耗模式或者一个低分辨率、低功耗模式中的同一部件。

该器件还配有一个数字处理模块，其中集成数字增益（最高可达 12dB）等多种常用数字功能。它包括一个数字滤波器模块，此模块具有内置的抽取滤波器（具有低通、高通和带通特点）。此抽取率也是可编程的（2 倍，4 倍或 8 倍）。这使得该器件非常适用于窄带 应用，因为滤波器可为此类应用提高 SNR 并滤除谐波，同时降低输出数据速率。

此器件包括一个平均模式，在此模式中，可将两个通道（或四个通道）平均来改进 SNR。一个非常独特的特性是可以实现输入通道和 LVDS 输出引脚间灵活映射的可编程映射器模块。这有助于大大减少 LVDS 输出路径选择的复杂程度，并且有可能通过减少印刷电路板 (PCB) 的层数来获得更加廉价的系统电路板。该器件在 -40°C 至 85°C 的工业级温度范围内运行。
