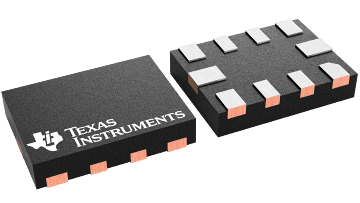

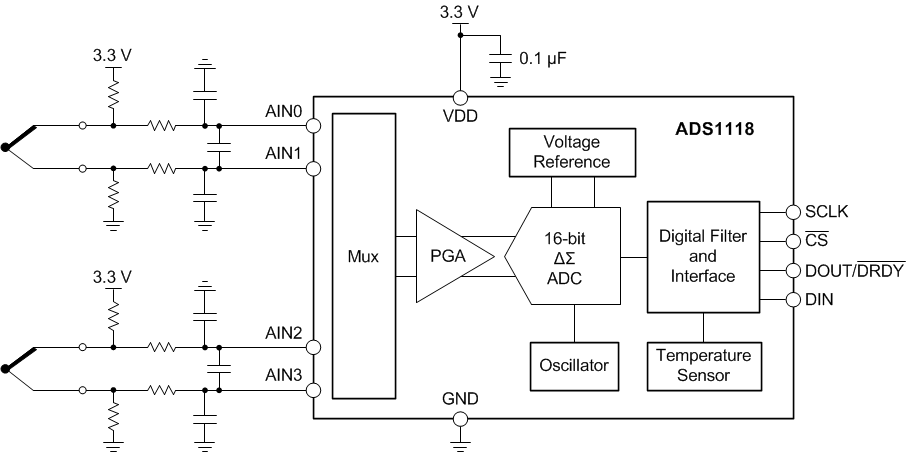

ADS1118 是一款精密、低功耗、16 位模数转换器 (ADC)，提供 测量 采用超小型无引线 X2QFN-10 封装或 VSSOP-10 封装的传感器最常见信号所需的所有功能。ADS1118 集成了可编程增益放大器 (PGA)、电压基准、振荡器和高精度温度传感器。这些 功能以及 2V 至 5.5V 的宽电源电压范围，使得 ADS1118 非常适合功率受限和空间受限的传感器测量 应用。
ADS1118 数据转换速率最高可达每秒 860 次采样 (SPS)。PGA 的输入范围为 ±256mV 至 ±6.144V，能够以高分辨率测量大信号和小信号。该器件通过输入多路复用器 (MUX) 测量双路差分输入或四路单端输入。高精度温度传感器用于系统级温度监控或对热电偶进行冷结点补偿。
ADS1118 可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口 (SPI™) 进行传输。ADS1118 的额定工作温度范围为 -40°C 至 +125°C。
| Resolution (Bits) | 16 |
| Sample rate (max) (ksps) | 0.86 |
| Number of input channels | 4 |
| Interface type | SPI |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | Internal |
| Input voltage range (max) (V) | 5.5 |
| Input voltage range (min) (V) | 0 |
| Features | Oscillator, PGA, Small Size, Temp Sensor |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 0.3 |
| Analog supply (min) (V) | 2 |
| Analog supply voltage (max) (V) | 5.5 |
| Digital supply (min) (V) | 2 |
| Digital supply (max) (V) | 5.5 |
| VSSOP (DGS) | 10 | 14.7 mm² 3 x 4.9 |
| X2QFN (RUG) | 10 | 3 mm² 1.5 x 2 |
