ADS4229

ADS4229

正在供货

双通道、12 位、250MSPS 模数转换器 (ADC)

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

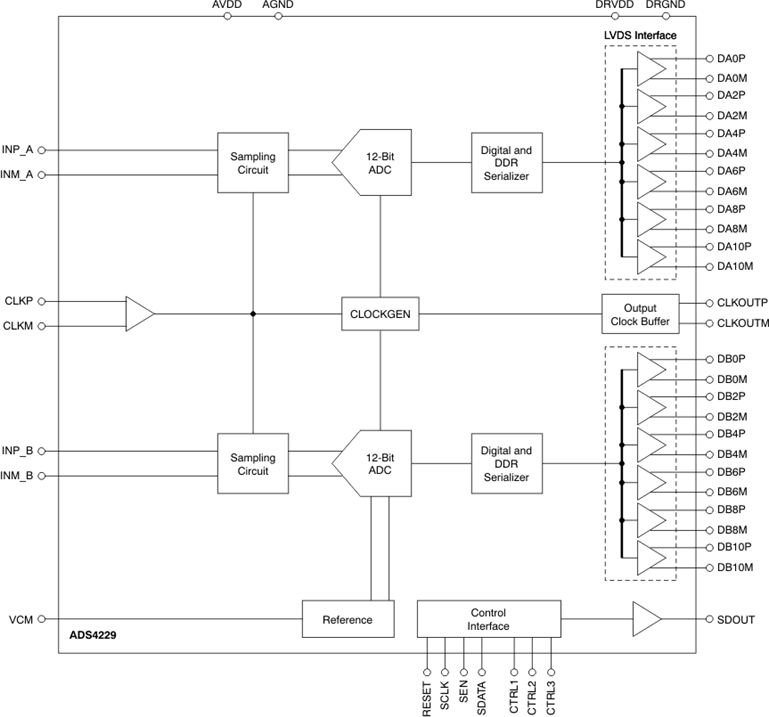

ADS4229 是 ADS42xx 双通道,12 位和 14 位模数转换器 (ADC) 超低功耗系列产品。 采用创新设计技术实现高动态性能,而同时功耗极低(采用一个 1.8 V 电源)。 该拓扑使 ADS4229 非常适合多载波、宽带宽通信应用。

ADS4229 具有可被用于在较低满量程输入范围内改进无杂散动态范围 (SFDR) 性能的增益选项。 这个器件还包括一个 dc 偏移校正环路,此环路可被用于消除 ADC 偏移。 双数据速率 (DDR) 低压差分信令 (LVDS) 和并行互补金属氧化物半导体 (CMOS) 数字输出接口采用一个紧凑型 QFN-64 PowerPAD 封装。

此器件包含内部基准,而删除了传统基准引脚和相关的去耦合电容器。 ADS4229 可在工业温度范围(-40°C 至 +85°C)内工作。

  • 最大采样率:250MSPS
  • 使用单个 1.8V 电源时的超低功耗:
    • 250MSPS 时总体功耗为 545mW
  • 高动态性能:
    • 170MHz 时为 80.8dBc 无杂散动态范围 (SFDR)
    • 170MHz 时信噪比 (SNR) 为 69.4dBFS
  • 串扰:185MHz 时大于 90dB
  • 针对
    SNR 和 SFDR 折衷的可编程增益高达 6dB
  • DC 偏移校正
  • 输出接口选项:
    • 1.8V 并行 CMOS 接口
    • 支持可编程摆幅的双数据速率 (DDR) 低压差分信令 (LVDS):
      • 标准摆幅:350mV
      • 低摆幅:200mV
  • 支持低输入时钟振幅
    低至 200mVPP

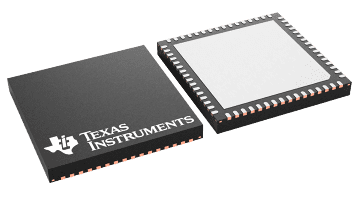

  • 封装:9mm x 9mm,64 引脚四方扁平
    无引线 (QFN) 封装

应用

  • 无线通信基础设施
  • 由软件定义的无线电
  • 功率放大器线性化

All trademarks are the property of their respective owners.

Sample rate (max) (Msps)250
Resolution (Bits)12
Number of input channels2
Interface typeDDR LVDS, Parallel CMOS
Analog input BW (MHz)600
FeaturesLow Power
RatingCatalog
Peak-to-peak input voltage range (V)2
Power consumption (typ) (mW)470
ArchitecturePipeline
SNR (dB)70.5
ENOB (bit)11.15
SFDR (dB)80.8
Operating temperature range (°C)-40 to 85
Input bufferNo
VQFN (RGC)6481 mm² 9 x 9
