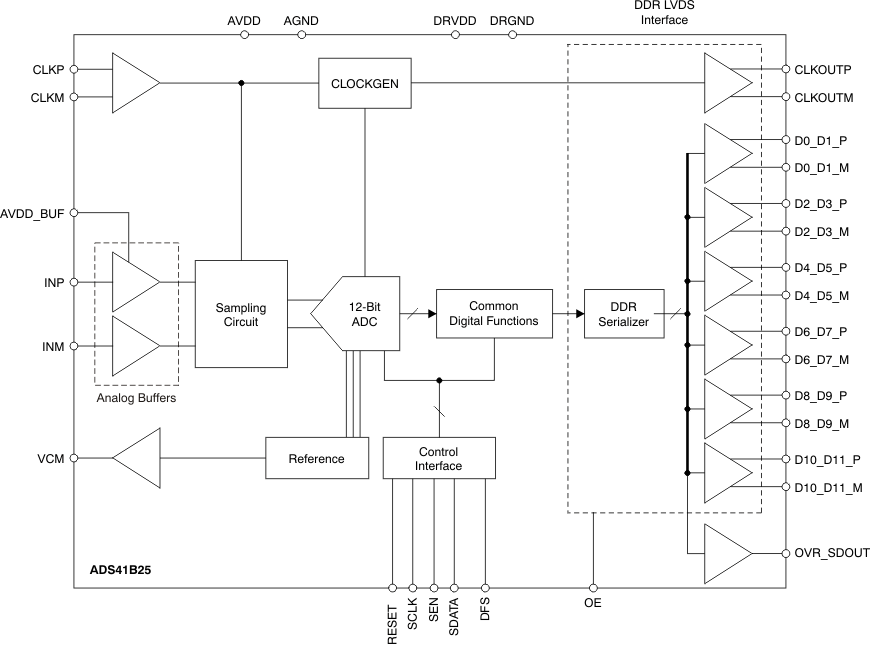

ADS41B25 作为 ADS4xxx 模数转换器 (ADC) 系列成员，采用集成模拟输入缓冲器。 该器件运用创新的设计技术以实现高动态性能，且功耗极低 。 其模拟输入引脚采用缓冲器，具有跨宽频率范围的恒量性能和输入阻抗优势。 这类器件非常适合于 PA l线性化等多载波、大带宽通信应用。

ADS41B25 具有数字增益和偏移校正等功能。 该增益选项可用于在较低的满量程输入范围 （特别是高输入频率条件）下改善 SFDR 性能。 集成的 dc 偏移校正环路可用于评估和消除 ADC 偏移。 在较低的采样速率条件下， ADC 的操作功耗将自动减低，而没有性能损失。

该器件支持双数据速率 (DDR) 、低电压差动信号 (LVDS) 和 CMOS 数字输出接口。 DDR LVDS 接口（最大 500MBPS）的低数据速率实现了对基于现场可编程门阵列 (FPGA) 的低成本接收器的采用。 该器件具有可用于进一步降低功耗的低摆幅 LVDS 模式。 可提高 LVDS 输出缓冲器的强度来支持 50Ω 差分终端电阻。

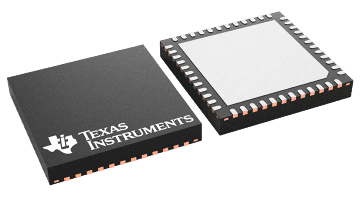

器件采用紧凑型 QFN-48 封装，而且其技术规格是针对工业温度范围（–40°C 至 +85°C）拟订的。
