TSC2008-Q1

正在供货

产品详情

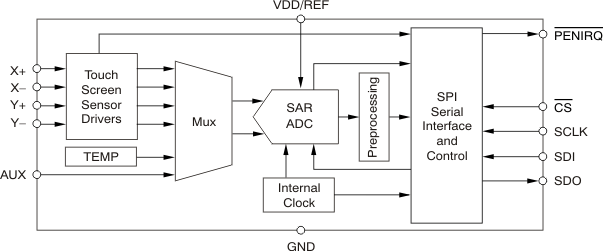

TSC2008-Q1 是一款极低功耗的触摸屏控制器，专为基于高级低电压处理器的功耗敏感型手持式应用而设计。该器件的工作电源电压低至 1.2 V，可采用单体电池供电。 TSC2008-Q1 具有包括驱动器与控制逻辑的完整超低功耗 12 位模数转换器 (ADC) 阻性触摸屏转换器，可测量触压。

除了这些标准特性之外，TSC2008-Q1 还提供了触摸屏测量预处理以降低总线负载，从而减少主机处理器资源的消耗，这样就可以将这些资源转给更重要的功能使用。

TSC2008-Q1 支持 SPI 串行总线和数据传输。该器件可提供 8 位或 12 位的可编程分辨率，以适应不同的触摸屏尺寸与性能需求。

TSC2008-Q1 采用 16 引脚、4 x 4 QFN 封装。 TSC2008-Q1 针对 –40°C 至 +105°C 的工业温度范围进行了特性分析。

符合汽车应用要求
四线式触摸屏接口
单 1.2V 至 3.6V 电源/基准
比例式转换
有效吞吐速率：
- 高达 20kHz（8 位）或 10kHz（12 位）
通过预处理减少总线活动
高速 SPI（高达 25MHz）
基于简单命令的用户接口：
- TSC2046 兼容型
- 8 位或 12 位分辨率
片上温度测量
触压测量
数字缓冲 PENIRQ
片上、可编程 PENIRQ 上拉
自动断电控制
低功耗（12 位、8.2kHz 均衡速率）：
- 30.4μA，在 1.2V、f_SCLK = 5MHz
- 35.5μA，在 1.8V、f_SCLK = 10MHz
- 44.6μA，在 2.7V、f_SCLK = 10MHz
上电、软件、和 SureSet 复位
增强型 ESD 保护
- ±8kV HBM
- ±1kV CDM
- ±25kV 空气间隙放电
- ±15kV 接触放电
闭锁电流超过 100mA，符合 JESD78 - Class I 标准
4 x 4 QFN-16
应用
- 多屏触摸控制系统

封装美国专利号： 6,246,394；其它专利正在申请
All trademarks are the property of their respective owners.

SAR ADC resolution (Bits)	12
SAR sample rate (max) (ksps)	200
Touch panel	4-Wire
Control interface	SPI
Vref (int/ext)	External
Rating	Automotive
Operating temperature range (°C)	-40 to 105
Analog supply (min) (V)	1.2
Analog supply voltage (max) (V)	3.6
I/O supply voltage (min) (V)	1.2
I/O supply voltage (max) (V)	3.6
Input type	Single-ended

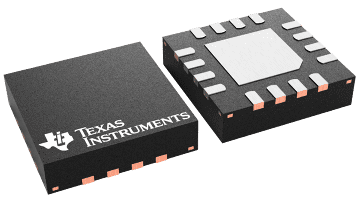

VQFN (RGV)

16 mm² 4 x 4
