ADS4242

正在供货

产品详情

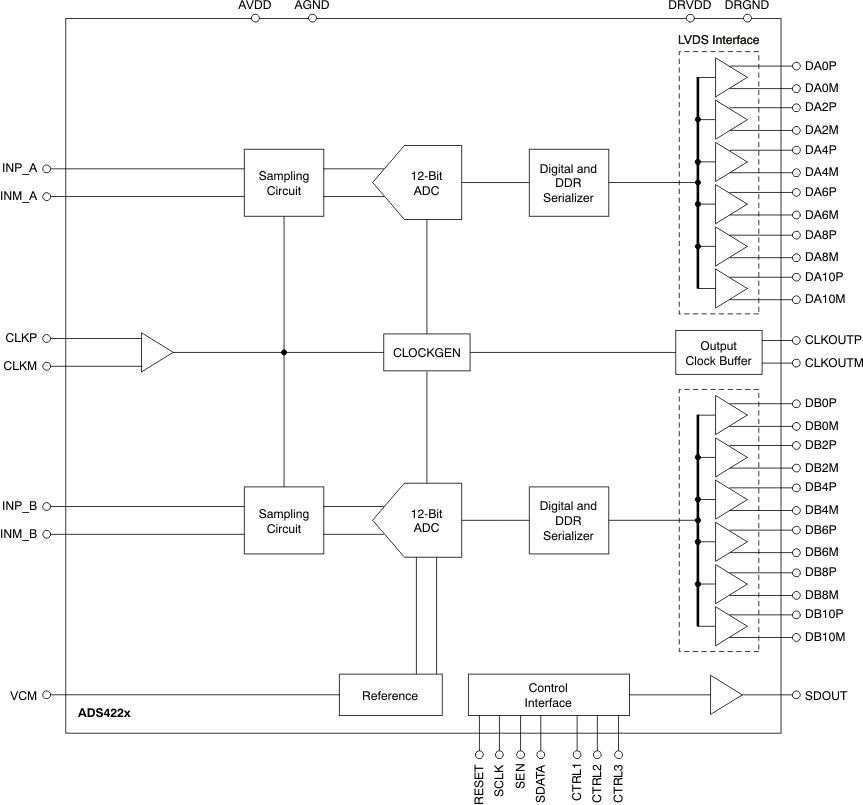

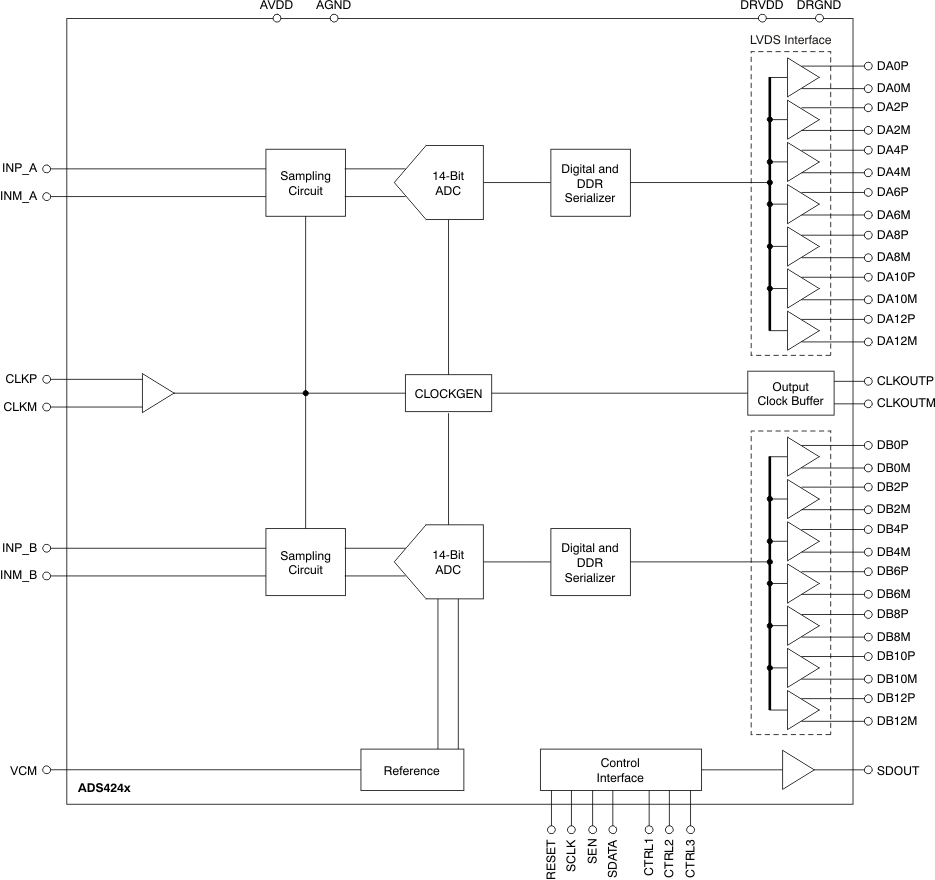

ADS424x 和 ADS422x 系列器件是 ADS42xx 超低功耗系列双通道 14 位/12 位模数转换器 (ADC) 的低速变型产品。该器件凭借创新设计技术实现了高动态性能，并且采用 1.8V 电源供电运行，功耗极低。该拓扑使 ADS424x/422x 非常适合多载波、大带宽通信应用。

超低功耗，采用 1.8V 单电源供电，CMOS 输出：
- 65MSPS 时的总功耗为 183mW
- 125MSPS 时的总功耗为 277mW
- 160MSPS 时的总功耗为 332mW
高动态性能：
- 170MHz 时的无杂散动态范围 (SFDR) 为 88dBc
- 170MHz 时的信噪比 (SNR) 为 71.4dBFS
串扰：185MHz 时大于 90dB
高达 6dB 的可编程增益支持 SNR/SFDR 权衡
直流偏移校正
输出接口选项：
- 1.8V 并行 CMOS 接口
- 支持可编程摆幅的双倍数据速率 (DDR) 低压差分信令 (LVDS)：
  - 标准摆幅：350mV
  - 低摆幅：200mV
支持低至 200mV PP 的输入时钟幅值

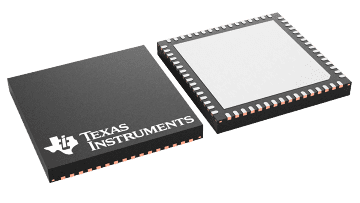

封装：VQFN-64 (9.00mm × 9.00mm)

Sample rate (max) (Msps)	65
Resolution (Bits)	14
Number of input channels	2
Interface type	DDR LVDS, Parallel CMOS
Analog input BW (MHz)	600
Features	Low Power
Rating	Catalog
Peak-to-peak input voltage range (V)	2
Power consumption (typ) (mW)	183
Architecture	Pipeline
SNR (dB)	73.6
ENOB (bit)	11.5
SFDR (dB)	91
Operating temperature range (°C)	-40 to 85
Input buffer	No

VQFN (RGC)

81 mm² 9 x 9
