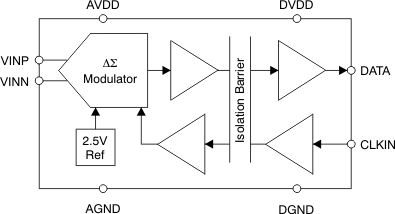

AMC1204 和 AMC1204B 是 1 位数字输出、隔离型 Δ-Σ (ΔΣ) 调制器，时钟频率高达 20MHz。二氧化硅 (SiO2) 隔离栅抗磁干扰能力强，为调制器输出提供数字隔离功能。经认证，该隔离栅可提供高达 4000VPEAK (AMC1204) 和 4250VPEAK (AMC1204B) 的基本电隔离，符合 UL1577、VDE V 0884-11 和 CSA 标准或规范。
AMC1204 和 AMC1204B 可为测量隔离栅中分流电阻的小信号提供单芯片解决方案。这些类型的电阻通常用于感测电机控制逆变器、低能耗生成系统以及其他工业 应用的电流中的数字输入 D 类音频放大器。AMC1204 和 AMC1204B 差分输入可轻松连接分流电阻或其他低电平信号源。内部基准可免除对外部组件的需要。当与适当的外部数字滤波器配合使用时，可在 78kSPS 数据速率下获得 14 个有效位数 (ENOB)。

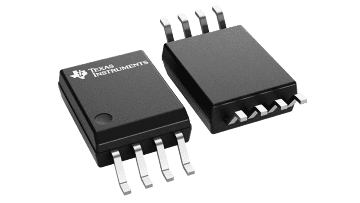

调制器采用 5V 模拟电源 (AVDD)，而隔离数字接口则可通过 3V，3.3V 或 5V 电源 (DVDD) 供电。AMC1204 和 AMC1204B 采用 SOIC-16 (DW) 和 SOIC-8 (DWV) 封装，额定温度范围为 –40°C 至 105°C。
| Device type | Current sensing |
| Peak-to-peak input voltage range (V) | 250mV |
| Interface type | Serial |
| Sample rate (max) (Msps) | 0.078 |
| Rating | Catalog |
| CMTI (min) (kV/µs) | 15 |
| Number of input channels | 1 |
| Architecture | Delta-Sigma |
| SNR (dB) | -80 |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 88 |
| SFDR (dB) | 78 |
| Isolation rating | Basic |
| Withstand isolation voltage (VISO) (Vrms) | 3000 |
| Working isolation voltage (VIOWM) (Vrms) | 849 |
| Transient isolation voltage (VIOTM) (VPK) | 4.25 |
| Creepage (min) (mm) | 8.5 |
| Clearance (min) (mm) | 8.5 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
