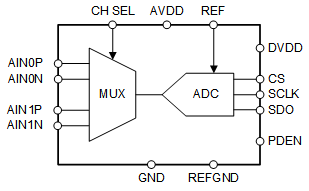

ADS7947、ADS7948 和 ADS7949 分别是具有引脚兼容性的 12/10/8 位 2MSPS 模数转换器 (ADC)。这些器件以 2MSPS 采样率和标准 16 时钟数据帧运行。此外，ADS7947（12 位）、ADS7948（10 位）和 ADS7949（8 位）可以分别以 2.1MSPS、2.57MSPS 和 3MSPS 运行，并使用针对时钟周期数量进行了优化的短数据帧，足以在丝毫不影响性能的情况下完成转换。这些器件具有出色的直流精度和动态性能。此系列器件具有引脚兼容性，包含一个双通道输入多路复用器和一个低功耗逐次逼近寄存器 (SAR) ADC。
ADS7947、ADS7948 和 ADS7949 支持宽模拟电源电压范围，因此支持最高 5V 的满量程输入范围。利用简单的 SPI 数字接口以及可在电压低至 1.65V 时运行的数字电源，可轻松连接到各种数字控制器。低速运行时，可以启用自动断电功能以大幅降低功耗。

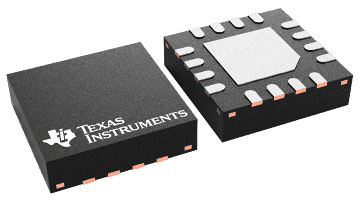

ADS7947、ADS7948 和 ADS7949 采用微型 3mm × 3mm WQFN 封装，其额定工作温度范围为 -40°C 至 +125°C，适用于多种将高性能、低功耗和小尺寸视为主要考虑因素的数据采集 应用 。
| Resolution (Bits) | 12 |
| Sample rate (max) (ksps) | 2000 |
| Number of input channels | 2 |
| Interface type | SPI |
| Architecture | SAR |
| Input type | Pseudo-Differential, Single-ended |
| Multichannel configuration | Multiplexed |
| Rating | Catalog |
| Reference mode | External |
| Input voltage range (max) (V) | 5.5 |
| Input voltage range (min) (V) | 0 |
| Features | Small Size |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 7.5 |
| Analog supply (min) (V) | 2.7 |
| Analog supply voltage (max) (V) | 5.5 |
| SNR (dB) | 73 |
| Digital supply (min) (V) | 1.65 |
| Digital supply (max) (V) | 5.5 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
