ADS1013、ADS1014 和 ADS1015 器件 (ADS101x) 是兼容 I2C 的 12 位高精度低功耗模数转换器 (ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS101x 器件采用了低漂移电压基准和振荡器。ADS1014 和 ADS1015 还采用可编程增益放大器 (PGA) 和数字比较器。这些 特性以及较宽的工作电源电压范围使得 ADS101x 非常合适功率受限和空间受限的传感器测量 应用。
ADS101x 可在数据速率高达每秒 3300 个样本 (SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1015 采用 一个输入多路复用器 (MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1014 和 ADS1015 中可使用数字比较器进行欠压和过压检测。
ADS101x 既可工作于连续转换模式下，也可工作于单冲模式下。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
| Resolution (Bits) | 12 |
| Sample rate (max) (ksps) | 3.3 |
| Number of input channels | 1 |
| Interface type | I2C |
| Architecture | Delta-Sigma |
| Input type | Differential, Single-ended |
| Rating | Catalog |
| Reference mode | Internal |
| Input voltage range (max) (V) | 5.5 |
| Input voltage range (min) (V) | 0 |
| Features | Oscillator, Small Size |
| Operating temperature range (°C) | -40 to 125 |
| Power consumption (typ) (mW) | 0.3 |
| Analog supply (min) (V) | 2 |
| Analog supply voltage (max) (V) | 5.5 |
| Digital supply (min) (V) | 2 |
| Digital supply (max) (V) | 5.5 |
| VSSOP (DGS) | 10 | 14.7 mm² 3 x 4.9 |

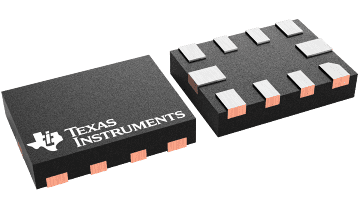

| X2QFN (RUG) | 10 | 3 mm² 1.5 x 2 |
