INA190

正在供货

具有皮安级 IB 和 ENABLE 引脚的 40V 双向超精密电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

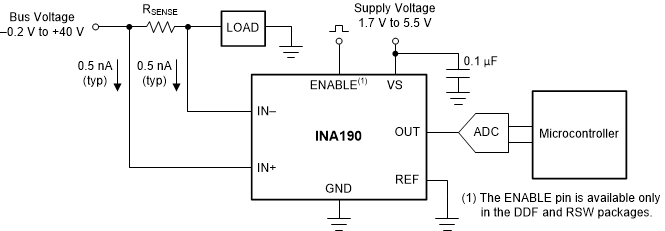

INA190 是一款低功耗、电压输出、电流分流监控器（也称为电流检测放大器）。此器件常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。INA190 可在独立于电源电压的 –0.2V 至 +40V 的共模电压下检测分流器上的压降。

该器件的低输入偏置电流允许使用较大的电流检测电阻器，从而能够提供微安级的精确电流测量。零漂移架构的低失调电压扩展了电流测量的动态范围。此功能可支持较小的感应电阻器在具有较低功率损耗的同时，仍提供精确的电流测量。

INA190 由 1.7V 至 5.5V 的单电源供电，在启用时消耗的最大电源电流为 65µA；而在禁用时仅为 0.1µA。提供五个固定增益选项：25V/V、50V/V、100V/V、200V/V 或 500V/V。该器件的额定工作温度范围为 –40°C 至 +125°C，并采用 UQFN、SC70 和 SOT-23 封装。

低输入偏置电流：500pA（典型值）
（支持微安级电流测量）
低功耗：
- 低电源电压 V_S：1.7V 至 5.5V
- 低关断电流：100nA（最大值）
- 低静态电流：25°C 下为 50µA（典型值）
精度：
- 共模抑制比：132dB（最小值）
- 增益误差：±0.2%（A1 器件）
- 增益漂移：7ppm/°C（最大值）
- 失调电压 V_OS：±15µV（最大值）
- 温漂：80nV/°C（最大值）
宽共模电压：–0.2V 至 +40V
双向电流检测功能
增益选项：
- INA190A1：25V/V
- INA190A2：50V/V
- INA190A3：100V/V
- INA190A4：200V/V
- INA190A5：500V/V

Product type	Analog output
Common-mode voltage (max) (V)	40
Common-mode voltage (min) (V)	-0.2
Input offset (±) (max) (µV)	15
Input offset drift (±) (typ) (µV/°C)	0.01
Voltage gain (V/V)	25, 50, 100, 200, 500
CMRR (min) (dB)	132
Bandwidth (kHz)	27, 33, 35, 37, 45
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	1.7
Iq (max) (mA)	0.09
Number of channels	1
Comparators (#)	0
Gain error (%)	0.2, 0.3, 0.4
Gain error drift (±) (max) (ppm/°C)	7
Slew rate (V/µs)	0.3
Features	Bidirectional, Low-side Capable, Ultra precise
Rating	Catalog
Operating temperature range (°C)	-40 to 125

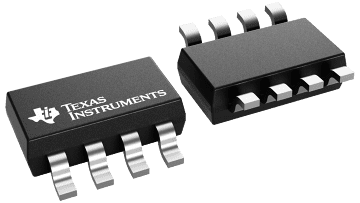

SOT-23-THN (DDF)	8	8.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)	6	4.2 mm² 2 x 2.1

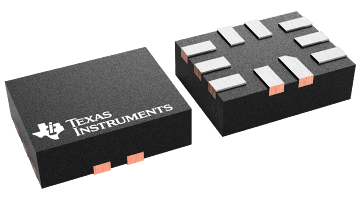

UQFN (RSW)	10	2.52 mm² 1.8 x 1.4
