ADS1232

正在供货

产品详情

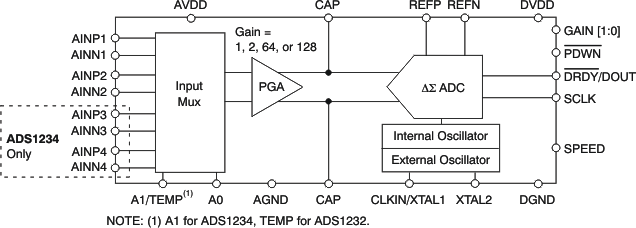

ADS1232 和 ADS1234 (ADS123x) 是精密的 24 位模数转换器 (ADC)。凭借低噪声可编程增益放大器 (PGA)、精密 Δ-Σ ADC 和内部振荡器，ADS123x 为桥式传感器应用（包括称重秤、应变仪和压力传感器）提供了一个完整的前端解决方案。

输入多路复用器 (MUX) 接受双路 (ADS1232) 或四路 (ADS1234) 差分输入。ADS1232 还包含一个用于监测环境温度的温度传感器。低噪声 PGA 具有 1、2、64 或 128 的可选择增益，支持 ±2.5V、±1.25V、±39mV 或 ±19.5mV 的满量程差分输入。

Δ-Σ ADC 可提供最高 23.5 位有效分辨率，并支持两种数据速率：10SPS（提供 50Hz 和 60Hz 抑制）和 80SPS。ADS123x 可以使用振荡器或晶体进行外部计时，也可以通过内部振荡器进行计时。

失调电压校准可按需执行，并且 ADS123x 可被置于低功耗待机模式，或者在断电模式中完全关断。可通过简单的引脚驱动控制来操作 ADS123x，无需对数字寄存器进行编程。

数据通过直接连接至 MSP430 或其他微控制器的一个双线制串行接口输出。

Resolution (Bits)	24
Sample rate (max) (ksps)	0.08
Number of input channels	2
Interface type	SPI
Architecture	Delta-Sigma
Input type	Differential
Multichannel configuration	Multiplexed
Rating	Catalog
Reference mode	External
Input voltage range (max) (V)	2.5
Input voltage range (min) (V)	0
Features	50/60 Hz Rejection, Oscillator, PGA
Operating temperature range (°C)	-40 to 105
Power consumption (typ) (mW)	4.3
Analog supply (min) (V)	2.7
Analog supply voltage (max) (V)	5.3
Digital supply (min) (V)	2.7
Digital supply (max) (V)	5.3

TSSOP (PW)

49.92 mm² 7.8 x 6.4
