OPA2810 是一个双通道、FET 输入、电压反馈运算放大器,具有极低的输入偏置电流。OPA2810 具有单位增益稳定性和 120MHz 的小信号单位增益带宽,并以非常低的静态功耗提供出色的直流精度和动态交流性能。OPA2810 采用德州仪器 (TI) 专有的高速 SiGe BiCMOS 工艺制造,在类似的静态功耗级别下与同等的 FET 输入放大器相比,性能得到显著提高。OPA2810 具有 70MHz 的增益带宽积 (GBWP)、极高的压摆率 (180V/µs) 和极低的噪声 (5.7nV/√Hz),非常适合广泛的数据采集和信号处理 应用。在达到这些基准性能水平的同时,消耗的典型静态电流 (IQ) 为 3.65mA/通道。
OPA2810 具有 4.75V 至 27V 的宽额定电源电压范围,并 具有 轨至轨输入和输出。OPA2810 器件的宽电源电压范围和出色的动态性能使其非常适合广泛的 应用,如宽带光电二极管跨导放大器、测试和测量前端缓冲器、有源滤波器、阻抗测量系统、功率分析仪以及通用的增益和电平位移级。OPA2810 放大器能够提供 50mA 的线性输出电流,因此适用于驱动光电组件和将 DAC 输出缓冲到重负载中。

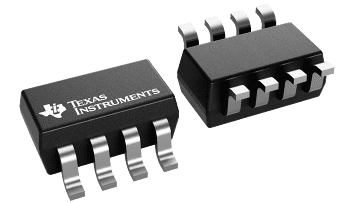

OPA2810 采用 8 引脚的 SOT23-8 和 VSSOP-8 封装,能够在 –40°C 至 +125°C 的额定扩展工业温度范围内工作。
| Architecture | FET / CMOS Input, Voltage FB |
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.75 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 27 |
| GBW (typ) (MHz) | 70 |
| BW at Acl (MHz) | 105 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 192 |
| Vn at flatband (typ) (nV√Hz) | 6 |
| Vn at 1 kHz (typ) (nV√Hz) | 16.43 |
| Iq per channel (typ) (mA) | 3.6 |
| Vos (offset voltage at 25°C) (max) (mV) | 1.5 |
| Rail-to-rail | In, Out |
| Features | C-Load Drive |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| CMRR (typ) (dB) | 100 |
| Input bias current (max) (pA) | 20 |
| Offset drift (typ) (µV/°C) | 2 |
| Iout (typ) (mA) | 75 |
| 2nd harmonic (dBc) | 99 |
| 3rd harmonic (dBc) | 104 |
| Frequency of harmonic distortion measurement (MHz) | 1 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23 (DCN) | 8 | 4.64 mm² 2.9 x 1.6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
