TLV9021-Q1

正在供货

产品详情

TLV902x -Q1 和 TLV903x -Q1 是汽车级双通道和四通道比较器系列。该系列提供低输入失调电压、容错输入和出色的速度功率比等特性组合，传播延迟为 100ns，每个通道的静态电源电流仅为 18µA。

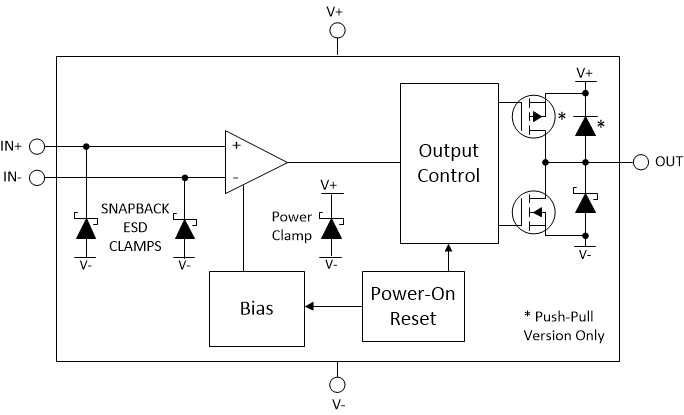

该系列还包含上电复位 (POR) 特性，这可确保输出处于已知状态，直到达到最小电源电压，从而防止系统上电和断电期间出现输出瞬变。

这些比较器还具有容错输入，容错输入电压可升至 6V 而不会造成损坏，也不会产生输出相位反转。因此，该系列的比较器适合在恶劣的嘈杂环境中进行精密电压监测。

TLV902x -Q1 具有开漏输出，可上拉到低于或超过电源电压，使其适用于低压逻辑转换器。

TLV903x -Q1 具有推挽式输出级，能够灌入/拉取许多毫安级电流以驱动 LED 或 MOSFET 栅极等容性负载。

TLV90x0 -Q1 和 TLV90x1 -Q1 是单通道器件的替代引脚排列版本。

该系列具有 -40°C 至 +125°C 的汽车级额定温度范围，可采用标准的引线和无引线封装。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
1.65 V 至 5.5 V的电源电压范围
已知启动的上电复位 (POR)
精密输入失调电压为300µV
典型传播延迟为100ns
每通道的低静态电流为16µA
轨至轨输入电压范围超过电源轨
开漏输出选项 (TLV902x-Q1)
推挽输出选项 (TLV903x-Q1)
备选单通道引脚排列选项 (TLV90x0)
2kV ESD 保护

Number of channels	1
Output type	Open-collector, Open-drain
Propagation delay time (µs)	0.1
Vs (max) (V)	5.5
Vs (min) (V)	1.65
Vos (offset voltage at 25°C) (max) (mV)	1.5
Iq per channel (typ) (mA)	0.016
Input bias current (±) (max) (nA)	0.005
Rail-to-rail	In
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Features	Fail-safe, POR
VICR (max) (V)	5.5
VICR (min) (V)	0

SOT-23 (DBV)	5	8.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)	5	4.2 mm² 2 x 2.1
