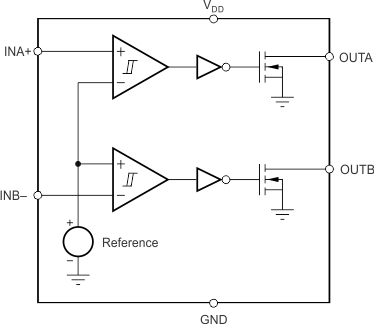

TLV6700 是一个工作电压范围为 1.8V 至 18V 的高电压窗口比较器。该器件拥有两个内部基准电压为 400mV 的高精度比较器和两个额定电压为 18V 的开漏输出。TLV6700 可以作为窗口比较器使用，也可以作为两个独立的比较器使用。可以使用外部电阻器设定监控电压。
当 INA+ 上的电压下降至低于 (VITP - VHYS)时，OUTA 被驱动至低电平，当电压返回到相应阈值 (VITP) 之上时，OUTA 变为高电平。当 INB- 上的电压上升至高于 VITP时，OUTB 被驱动至低电平，当电压下降至低于相应阈值 (VITP - VHYS) 时，OUTB 变为高电平。TLV6700 中的两个比较器都具有用于抑制短时毛刺脉冲的内置迟滞，从而确保稳定的输出运行，不会引起误触发。

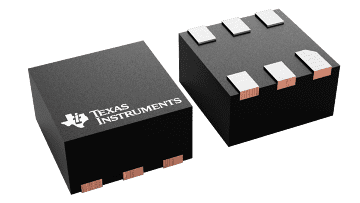

TLV6700 采用薄型 SOT-23-6 和无引线 WSON-6 封装，所有封装型号的额定结温范围为 –40°C 至 125°C。
| Number of channels | 2 |
| Output type | Open-collector, Open-drain |
| Propagation delay time (µs) | 18 |
| Vs (max) (V) | 18 |
| Vs (min) (V) | 1.8 |
| Vos (offset voltage at 25°C) (max) (mV) | 2 |
| Iq per channel (typ) (mA) | 0.006 |
| Input bias current (±) (max) (nA) | 15 |
| Rail-to-rail | In to V- |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Features | Hysteresis, Internal Reference |
| VICR (max) (V) | 6.5 |
| VICR (min) (V) | 0 |
| TI functional safety category | Functional Safety-Capable |
| SOT-23-THN (DDC) | 6 | 8.12 mm² 2.9 x 2.8 |
| WSON (DSE) | 6 | 2.25 mm² 1.5 x 1.5 |
