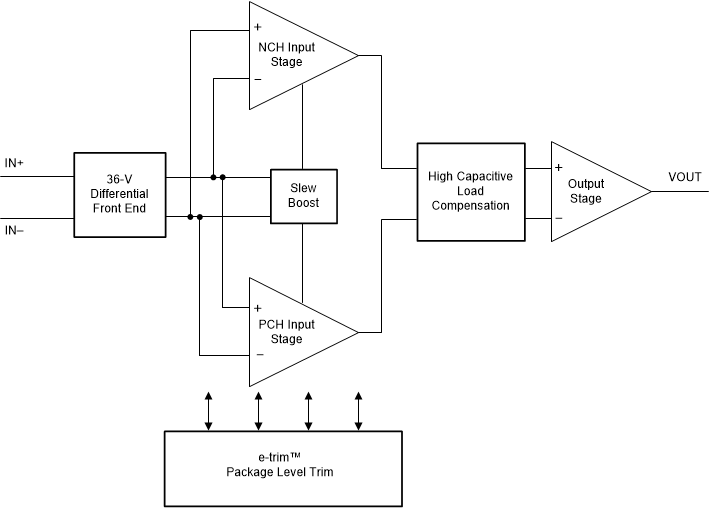

OPAx197-Q1 系列（OPA197-Q1、OPA2197-Q1 和 OPA4197-Q1）是新一代 36V e-trim™ 运算放大器的一部分。OPAx197-Q1 系列 e-trim 运算放大器使用专有的封装级修整方法，在塑模成型工艺之后的最后制造步骤中实现失调和失调温度漂移。该方法可更大限度地减少固有的输入晶体管不匹配的影响和在封装成型过程中引入的误差。
这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低失调电压（典型值为 ±5µV）、低温漂（典型值为 ±0.2µV/°C）和 10MHz 带宽。
OPAx197-Q1 具有独特功能，例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达 1nF 的高容性负载驱动以及高压摆率 (20V/µs)，是一款稳定可靠的高性能运算放大器，适用于各种高电压工业应用。
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 36 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 0.25 |
| GBW (typ) (MHz) | 10 |
| Features | EMI Hardened, High Cload Drive, MUX Friendly, e-Trim™ |
| Slew rate (typ) (V/µs) | 20 |
| Rail-to-rail | In, Out |
| Offset drift (typ) (µV/°C) | 0.5 |
| Iq per channel (typ) (mA) | 1 |
| Vn at 1 kHz (typ) (nV√Hz) | 5.5 |
| CMRR (typ) (dB) | 140 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TI functional safety category | Functional Safety-Capable |
| Input bias current (max) (pA) | 20 |
| Iout (typ) (A) | 0.065 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.1 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.1 |
| Output swing headroom (to negative supply) (typ) (V) | 0.095 |
| Output swing headroom (to positive supply) (typ) (V) | -0.095 |
| THD + N at 1 kHz (typ) (%) | 0.00008 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
