INA317

INA317

正在供货

微功耗 (50µA)、零漂移(75µV 失调电压、0.3µV/°C)、精密 RRO 仪表放大器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

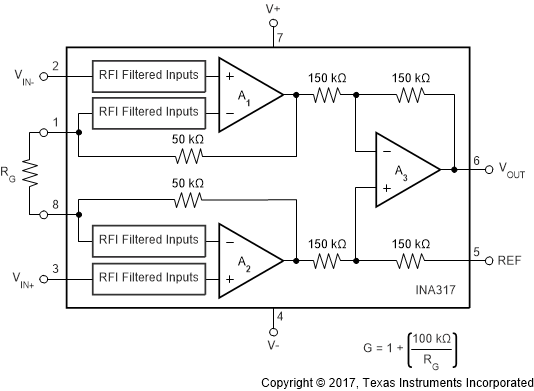

INA317 是一款具备出色精度的低功耗精密仪表放大器。INA317 采用 3 种多功能运算放大器设计,尺寸小巧,功耗较低,适用于各种便携式 应用。

单个外部电阻器可根据行业标准增益等式 G = 1 + (100 kΩ / RG) 的定义,设置 1 至 1000 范围内的任意增益。

该仪表放大器提供低失调电压(75µV,G ≥ 100)、出色的失调电压漂移
(0.3 µV/°C,G ≥ 100)和高共模抑制(G ≥ 10 时为 100dB)。INA317 采用低至 1.8V (±0.9V) 电压和 50µA 静态电流的电源供电,因而该器件适用于电池供电系统。INA317 器件采用自动校准技术确保广泛工业温度范围内的精度,可提供可扩展到直流的低噪声密度 (50nV/√Hz)。

INA317 采用 8 引脚 VSSOP 表面贴装式封装,额定温度范围为 TA = –40°C 至 +125°C。

  • 低失调电压:75µV(最大值),G ≥ 100
  • 低温漂:0.3µV/°C,G ≥ 100
  • 低噪声:50nV/√Hz,G ≥ 100
  • 高共模抑制比 (CMRR):100dB(最小值),G ≥ 10
  • 低输入偏置电流:200pA(最大值)
  • 电源范围:1.8V 至 5.5V
  • 输入电压:(V–) 0.1V 至 (V+) –0.1V
  • 电压范围:(V–) 0.05V 至 (V+) –0.05V
  • 低静态电流:50µA
  • 工作温度范围:-40°C 至 +125°C
  • 已过滤射频干扰 (RFI) 的输入
  • 8 引脚 VSSOP 封装
Number of channels1
Vs (max) (V)5.5
Vs (min) (V)1.8
Input offset (±) (max) (µV)75
Voltage gain (min) (V/V)1
Voltage gain (max) (V/V)1000
Noise at 1 kHz (typ) (nV√Hz)50
FeaturesZero Drift
CMRR (min) (dB)100
Input offset drift (±) (max) (V/°C)0.0000003
Input bias current (±) (max) (nA)0.2
Iq (typ) (mA)0.05
Bandwidth at min gain (typ) (MHz)0.15
Gain error (±) (max) (%)0.25
Operating temperature range (°C)-40 to 125
RatingCatalog
TypeResistor
Output swing headroom (to negative supply) (typ) (V)0.05
Output swing headroom (to positive supply) (typ) (V)-0.05
Input common mode headroom (to negative supply) (typ) (V)0.1
Input common mode headroom (to positive supply) (typ) (V)-0.1
Noise at 0.1 Hz to 10 Hz (typ) (µVPP)1
VSSOP (DGK)814.7 mm² 3 x 4.9
