LMH5401-SP

正在供货

产品详情

LMH5401-SP 是一款针对射频 (RF)、中频 (IF) 或高速直流耦合时域应用优化的高性能耐辐射差分放大器。该器件非常适合于直流耦合或交流耦合应用。LMH5401-SP 在 SE-DE 或差分至差分 (DE-DE) 模式下运行时会产生非常低的二阶和三阶失真。

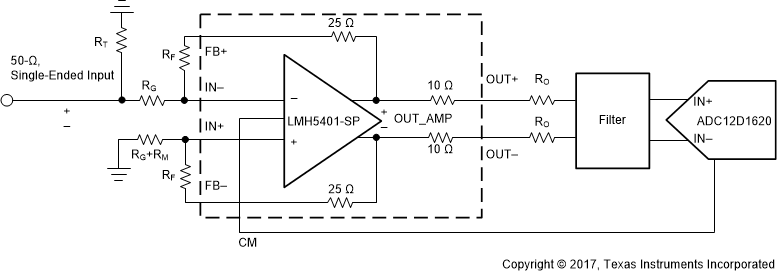

此放大器针对 SE-DE 和 DE-DE 系统进行了优化。该器件具有直流到 2GHz 的超高可用带宽。LMH5401-SP 可在广泛的应用（如测试与测量、宽带通信以及高速数据采集）中用于在信号链中进行 SE-DE 转换，而无需外部平衡-非平衡变压器。

该器件提供了共模参考输入引脚，以便使放大器输出共模符合 ADC 输入要求。可选电源范围介于 3.3V 和 5V 之间，并且可根据应用要求支持双电源供电。掉电功能还可实现节能。

当器件由 5V 电源供电且达到 300mW 超低功耗时，这一性能等级才能实现。该器件采用德州仪器 (TI) 的先进互补 BiCMOS 工艺制造，可节省空间，同时提供 LCCC-14 封装以实现更高的性能。

QMLV（QML V 类）已通过 MIL-PRF-38535 认证，SMD 5962R1721401VXC
- 耐辐射加固保障 (RHA) 能力高达 100krad (Si) 总电离剂量 (TID)
- 单粒子闩锁 (SEL) 对于
  LET 的抗扰度 = 85MeV-cm²/mg
- 支持军用级温度范围（-55°C 至 125°C）
增益带宽积 (GBP)：6.5GHz
优异的线性性能：
直流电频率达 2GHz
压摆率：17,500V/µs
低 HD2、HD3 失真
（500mV_PP，100Ω，SE-DE，Gv = 17dB）⁽¹⁾：
- 100MHz：HD2 为 -91dBc，HD3 为 -95dBc
- 200MHz：HD2 为 -86dBc，HD3 为 -85dBc
- 500MHz：HD2 为 -80dBc，HD3 为 -80dBc
- 1GHz：HD2 为 -53dBc，HD3 为 -70dBc
- 2GHz：HD2 为 -68dBc，HD3 为 -56dBc
低 IMD2、IMD3 失真
（1V_PP，100Ω，SE-DE，Gv = 17dB）⁽¹⁾：
- 500MHz：IMD2 为 –90dBc，IMD3 为 –79dBc
- 1GHz：IMD2 为 –80dBc，IMD3 为 –61dBc
- 2GHz：IMD2 为 –64dBc，IMD3 为 –42dBc
高 OIP2、OIP3。Gp = 8dB⁽¹⁾
- 500MHz：OIP2 为 91dBm，OIP3 为 47.7dBm
- 1 GHz：OIP2 为 80dBm，OIP3 为 37.5dBm
输入电压噪声：1.25nV/√Hz
输入电流噪声：3.5pA/√Hz
支持单电源和双电源运行
电流消耗：60mA
关断特性 ⁽¹⁾

⁽¹⁾功率增益 (Gp) = 8dB；电压增益 (Gv) = 17dB；RL_总计 = 200Ω。更多详细信息请参见输出参考节点和增益命名规则部分。

2nd harmonic (dBc)	91
3rd harmonic (dBc)	95
Frequency of harmonic distortion measurement (MHz)	100
Architecture	Bipolar, Fully Differential ADC Driver
BW at Acl (MHz)	4100
Features	Shutdown
Number of channels	1
Operating temperature range (°C)	-55 to 125
Rating	Space
Type	Active Balun, RF FDA
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	3.15
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.25

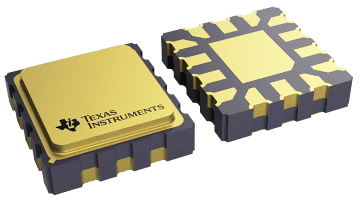

LCCC-FC (FFK)

33 mm² 6 x 5.5
