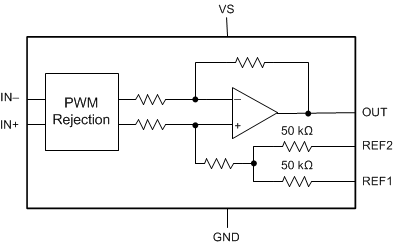

INA240 -Q1 器件是一款 经汽车认证的电压输出、电流检测放大器，具有增强型 PWM 抑制功能，可在独立于电源电压的 –4V 至 80V 宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件的工作电压低于接地电压，从而适应典型螺线管应用的反激周期。增强型 PWM 抑制功能可为使用脉宽调制 (PWM) 信号的系统（例如，电机驱动和螺线管控制系统）中的较大共模瞬变 (ΔV/Δt) 提供高水平的抑制。凭借该功能，可精确测量电流，而不会使输出电压产生较大的瞬变及相应的恢复纹波。
该器件由 2.7V 至 5.5V 的单电源供电运行，消耗的最大电源电流为 2.4mA。共有四种固定增益可供选择：20V/V、50V/V、100V/V 以及 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。1 级版本具有额定的扩展工作温度范围（–40°C 至 +125°C），并且采用 8 引脚 TSSOP 和 8 引脚 SOIC 封装。0 级版本具有额定的扩展工作温度范围（–40°C 至 +150°C），并且采用 8 引脚 SOIC 封装。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 80 |
| Common-mode voltage (min) (V) | -4 |
| Input offset (±) (max) (µV) | 25 |
| Input offset drift (±) (typ) (µV/°C) | 0.05 |
| Voltage gain (V/V) | 20, 50, 100, 200 |
| CMRR (min) (dB) | 120 |
| Bandwidth (kHz) | 400 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 2.6 |
| Number of channels | 1 |
| Comparators (#) | 0 |
| Gain error (%) | 0.2 |
| Gain error drift (±) (max) (ppm/°C) | 2.5 |
| Slew rate (V/µs) | 2 |
| Features | Bidirectional, Enhanced PWM Rejection, Low-side Capable, Ultra precise |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 150 |

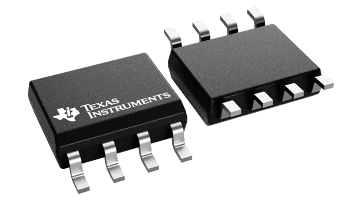

| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |

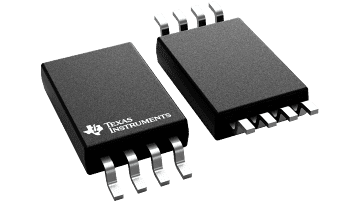

| TSSOP (PW) | 8 | 19.2 mm² 3 x 6.4 |
