DLPC4430

正在供货

适用于 1080p 和 WUXGA DMD 的 DLP® 显示控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

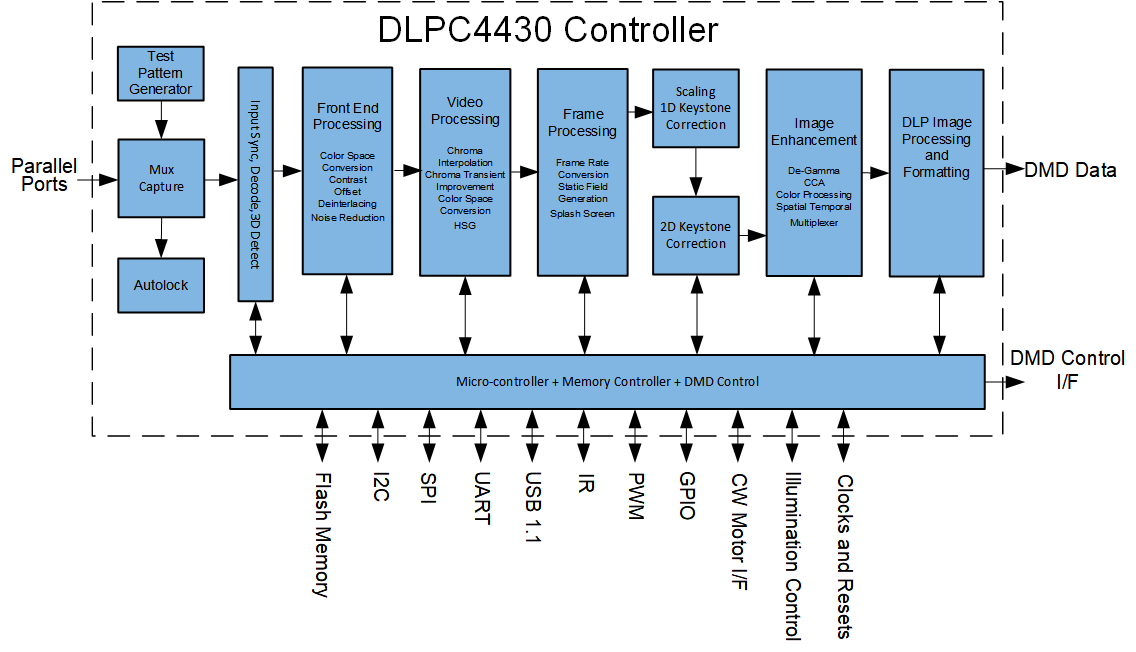

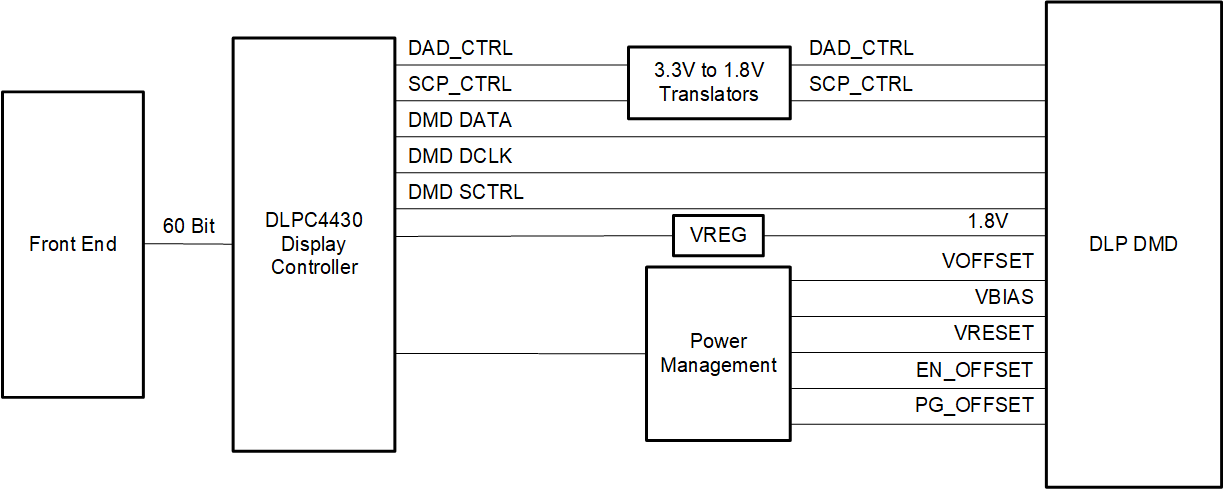

DLPC4430 是用于 DLP 显示芯片组的数字显示控制器。该芯片组包含 DLPC4430 显示控制器、DLP 数字微镜器件 (DMD)、DLPA100控制器电源管理器件和 DLPA300DMD 微镜驱动器（请参阅 DMD 数据表）。这款解决方案非常适合需要高分辨率、高亮度和系统简易性的显示系统。为了确保可靠运行，必须始终将 DLPC4430 显示控制器与 DLP DMD 和相应的 DLP 电源管理器件配合使用。

采用数字微镜器件 (DMD)，为高达 WUXGA 分辨率显示提供单 DLP 控制器支持：
- 120Hz 时高达 1920×1200（2D 和 3D）
提供一个 30 位或两个 60 位输入像素接口：
- RGB 数据格式
- 每种颜色占 8、9 或 10 位
- 在单控制器双 30 位模式下像素时钟高达 320MHz
高速低电压差分信号 (LVDS) DMD 接口
150-MHz ARM946™ 微处理器
微处理器外设
- 可编程脉宽调制 (PWM) 和捕捉计时器
- 三个 I²C 端口、三个 UART 端口和三个 SSP 端口
- 一个 USB 1.1 次级端口
图像处理
- 多种图像处理算法
- 帧速率转换
- 色彩坐标调整
- 可编程色彩空间转换
- 可编程 degamma 和启动界面
- 针对 3D 显示的集成支持
- 2-D 梯形校正
集成时钟生成电路
- 通过单个 20MHz 晶体提供时钟
- 集成扩频时钟
外部存储器支持
- 用于微处理器和 PWM 序列的并行闪存
516 引脚 Plastic Ball Grid Array (PBGA) 封装
支持 LED 和激光混合照明

Component type	Display Controller
Display resolution (max)	WUXGA (1920x1200)
Chipset family	DLPC4430, DLP470NE, DLP650NE, DLP780NE, DLP480RE, DLP800RE, DLPA300
Input frame rate (max) (Hz)	120
Input pixel clock (max) (MHz)	320
Video ports	Parallel
Rating	Catalog
Operating temperature range (°C)	0 to 55

PBGA (ZPC)

516

See data sheet
