TLV9061(单通道)、TLV9062(双通道)和 TLV9064(四通道)是单路、双路和四路低压(1.8V 至 5.5V)运算放大器,具有轨至轨输入和输出摆幅能力。这些器件是具有高成本效益的解决方案,适用于需要低工作 电压、 小型封装尺寸和高容性负载驱动能力的应用。虽然 TLV906x 的容性负载驱动能力为 100pF,但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压(1.8V 至 5.5V)而设计,性能规格类似于 OPAx316 和 TLVx316 器件。
中 TLV9061 DPW (X2SON) 封装中的封装预览说明
TLV900x 器件具有关断模式,允许放大器切换至典型电流消耗低于 1µA 的待机模式。
TLV906xS 系列有助于简化系统设计,因为该系列具有稳定的单位增益,集成了 RFI 和 EMI 抑制滤波器,而且在过驱条件下不会出现反相。
针对所有通道类型(单通道、双通道和四通道)提供微型封装(如 SOT-553 和 WSON、)以及行业标准封装(如 SOIC、MSOP、SOT-23 和 TSSOP)。
| Number of channels | 4 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 1.8 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 10 |
| Slew rate (typ) (V/µs) | 6.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 1.6 |
| Iq per channel (typ) (mA) | 0.538 |
| Vn at 1 kHz (typ) (nV√Hz) | 16 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Offset drift (typ) (µV/°C) | 0.53 |
| Features | Cost Optimized, EMI Hardened |
| CMRR (typ) (dB) | 103 |
| Iout (typ) (A) | 0.05 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.1 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.1 |
| Output swing headroom (to negative supply) (typ) (V) | 0.02 |
| Output swing headroom (to positive supply) (typ) (V) | -0.02 |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |

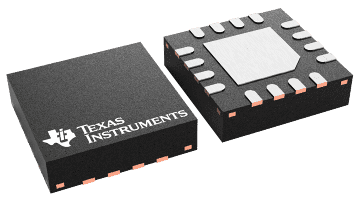

| WQFN (RTE) | 16 | 9 mm² 3 x 3 |

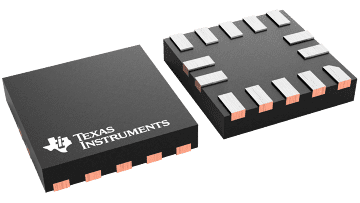

| X2QFN (RUC) | 14 | 4 mm² 2 x 2 |
