DLPC6540

正在供货

适用于 DLP471TP (0.47 4K UHD) DMD 的 DLP® 显示控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

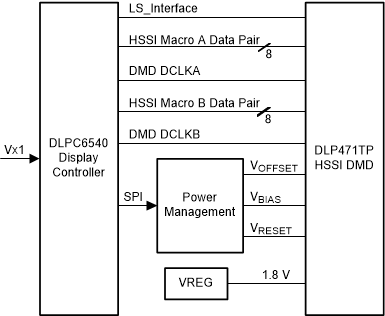

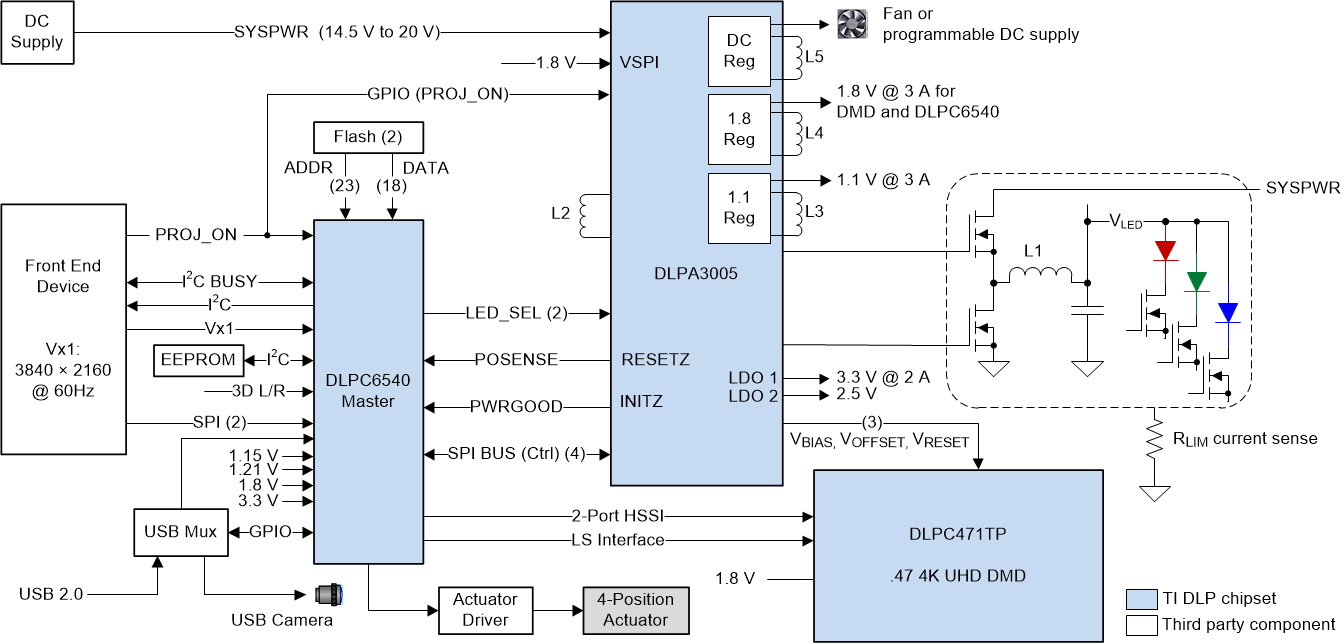

DLPC6540 是用于 TI DLP 产品 4K UHD 显示芯片组的数字显示控制器。 DLPC6540 显示控制器、DLP471TP数字微镜器件 (DMD) 和 DLPA3005电源管理 IC (PMIC) 一起构成芯片组。该解决方案适合需要高分辨率、高亮度和小巧外形的显示系统。为了确保可靠运行，对于每个应用， DLPC6540 显示控制器必须始终与 DLP471TP DMD 和 DLPA3005 电源管理集成电路配合使用。

DLPC6540 支持使用 DLP471TP 数字微镜器件 (DMD) 的控制器
- 最高支持 4K UHD (60Hz)
- 在 240Hz (2D) 和 120Hz (3D) 下，最高 1080p
为单个 V-by-One HS 视频输入端口提供一个、两个、四个或八个通道
- 最高支持 600MHz 像素时钟
- 最高 3.0Gbps 输入传输速率
支持的输入格式
- RGB、YCbCr, 和 ICtCp
- 4:4:4，4:2:2，4:2:0
带 FPU 的内部 Arm CortexR4F 处理器
- 88 个可配置 GPIO
- 可编程 PWM 发生器
- 可编程捕捉和延迟计时器
- USB 2.0 高速 OTG 控制器
- SPI 初级/次级控制器
- I²C 初级/次级控制器
- UART 和中断控制器
扭曲引擎
- 改进了 1D、2D, 和 3D 梯形校正
- 光学失真校正（径向和横向颜色失真；例如对于短投）
- 扭曲（多点手动扭曲和完全扭曲映射访问 62× 32 点）
- 混合（手动混合和完全混合映射访问 63× 32 点）
其他图像处理
- DynamicBlack
- TI DLP BrilliantColor™ 技术
- 支持 HDR10（PQ 和 HLG）
- 帧速率转换
- 色彩坐标调整
- 白光色温调节
- 可编程 degamma
- 空间-时间多路复用
- 针对 3D 显示的集成支持
启动界面显示和捕获
集成了 2G-bit 帧存储器，无需使用外部高速存储器
外部存储器支持
- 用于 µP 和 PWM 序列的并行闪存
- 用于启动界面捕获和扭曲的辅助闪存
系统控制
- DMD 电源和复位驱动器控制
- DMD 水平和垂直图像抖动
支持 JTAG 边界扫描测试

Component type	Display Controller
Display resolution (max)	4K UHD (3840x2160)
System brightness (max) (lm)	1800
Chipset family	DLP471TP, DLPA3005, DLPC6540
Input frame rate (max) (Hz)	240
Rating	Catalog
Video ports	30-bit RGB, V-by-One
Operating temperature range (°C)	0 to 70

PBGA (ZDC)

676

841 mm² 29 x 29
