TLV3544-Q1

正在供货

产品详情

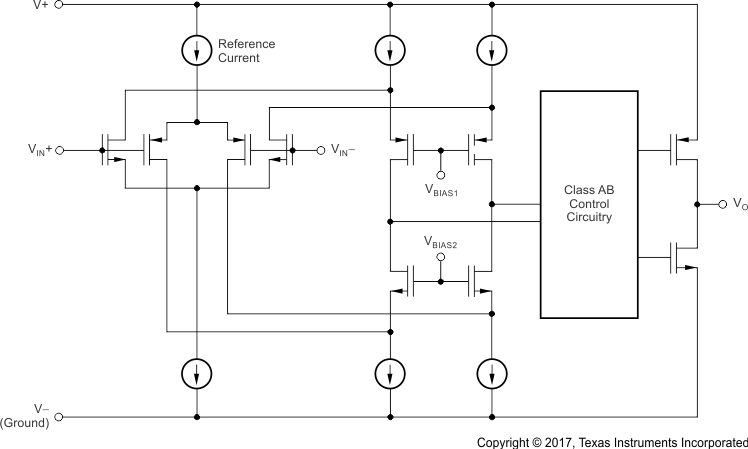

TLV3544-Q1 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的应用而设计。这些器件单位增益稳定，可以输出大电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。

TLV3544-Q1 四通道运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。

多通道版本具有完全独立的电路，可将串扰降到最低并彻底消除相互干扰。所有器件的额定扩展工作温度范围为 –40°C 至 +125°C。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列结果：
- 器件温度等级 1：环境工作温度范围 T_A 为 –40°C 至 +125°C
- 器件 HBM ESD 分类等级 1C
- 器件 CDM ESD 分类等级 C3
单位增益带宽：250MHz
高带宽：100MHz GBW
高压摆率：150V/µs
低噪声：7.5nV√Hz
轨至轨 I/O
高输出电流：> 100mA
出色的视频性能：
- 差分增益：0.02%，差分相位：0.09°
- 0.1dB 增益平坦度：40MHz
低输入偏置电流：3pA
静态电流：5.2mA
热关断
电源范围：2.5V 至 5.5V

Architecture	FET / CMOS Input, Voltage FB
Number of channels	4
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.5
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.5
GBW (typ) (MHz)	100
BW at Acl (MHz)	250
Acl, min spec gain (V/V)	1
Slew rate (typ) (V/µs)	150
Vn at flatband (typ) (nV√Hz)	7.5
Vn at 1 kHz (typ) (nV√Hz)	7.5
Iq per channel (typ) (mA)	5.2
Vos (offset voltage at 25°C) (max) (mV)	10
Rail-to-rail	In, Out
Features	EMI Hardened
Rating	Automotive
Operating temperature range (°C)	-40 to 125
CMRR (typ) (dB)	80
Input bias current (max) (pA)	20
Offset drift (typ) (µV/°C)	4.5
Iout (typ) (mA)	100
2nd harmonic (dBc)	-75
3rd harmonic (dBc)	-83
Frequency of harmonic distortion measurement (MHz)	1

TSSOP (PW)

32 mm² 5 x 6.4
